RS485 वोल्टेज डिजिटल पैनल मीटर PT50 PT100 जीबी / T13978-2008

1. तकनीकी डाटा

इनपुट: PT50, PT100, CU50, CU100

प्रदर्शन सीमा: -273 ℃ ~ 9999 ℃

2. प्रोफ़ाइल

प्रो पूर्व डिजिटल पैनल मीटर सीमा अलार्म रिकॉर्ड, डिजिटल प्रदर्शन की मॉड्यूलर डिजाइन, अनुरूप उत्पादन, RS485 के साथ एकीकृत और रिले उत्पादन किया गया है कि एक बुद्धिमान साधन है। साधन जीबी / T13978-2008 पूरा, जीबी / टी 13850-1998 मानक, जीबी / टी 17,626.5-2,008, IEC1010 और EN61010 मानक।

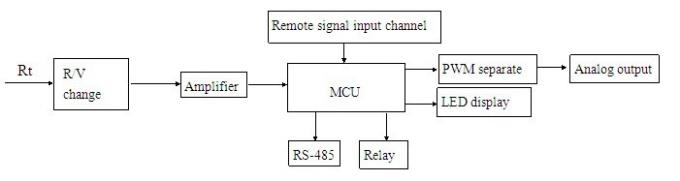

3. परिचालन सिद्धांत आरेख

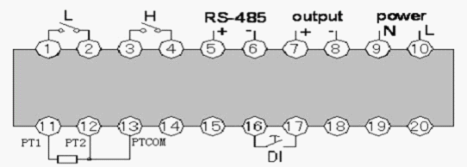

4. तारों आरेख

प्रो EXT51 तारों आरेख

5. अन्य मापदंडों

ऑपरेशन तापमान: -10 ℃ ~ 55

ऑपरेशन आर्द्रता: 95% ≤ (गैर संघनक)

भंडारण तापमान: -40 ℃ ~ 85 ℃;

संग्रहण आर्द्रता: ≤ 95%

आयामी आकार: EX51: 48 * 96 * 76mm

स्थापना: पैनल बढ़ते।

EX51 स्थापना का आकार: 46 * 94mm
