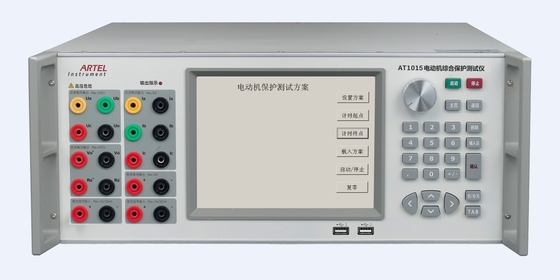

बुद्धिमान कम वोल्टेज मोटर संरक्षण रिले विद्युत मीटर टेस्ट उपकरण

बुद्धिमान कम वोल्टेज मोटर संरक्षण रिले विद्युत मीटर टेस्ट उपकरण

प्रोफाइल

AT1015 औद्योगिक और खनन उद्यम और कम उत्पादन और जांच के लिए उपयुक्त है

वोल्टेज मोटर रक्षक निर्माता।

मुख्य समारोह

कम वोल्टेज मोटर रक्षक के विभिन्न परीक्षणों का समर्थन करें।

आउटपुट 2 ~ 63 harmonics।

मुख्य विशेषताएं:

उच्च स्थिरता, कम तरंग विरूपण;

वोल्टेज, वर्तमान, सक्रिय और सहित कम वोल्टेज मोटर रक्षक की माप कार्य जांचना

प्रतिक्रियाशील शक्ति, शक्ति कारक, आवृत्ति, एनालॉग इनपुट और आउटपुट।

वर्तमान से अधिक है, वोल्टेज संरक्षण के अंतर्गत सहित मोटर रक्षक की रक्षा के कार्यों जांचना

संरक्षण, ग्राउंडिंग को जोड़ने / रिसाव वर्तमान सुरक्षा, पीटी वियोग, और मोटर संरक्षण

निष्पादन समय;

232 रुपये, ईथरनेट इंटरफेस से लैस है, AT1015 पीसी नियंत्रण का समर्थन कर सकते हैं;

RS-232/485 के माध्यम से कम वोल्टेज मोटर रक्षक के साथ संवाद,

बनाइए और कम वोल्टेज मोटर की स्वचालित रूप से समायोजन और अंशांकन प्रणाली विकसित

रक्षक;

आत्म सुरक्षा, उत्पादन अधिभार के लिए खतरनाक और प्रदर्शित गलती स्थान, वोल्टेज शॉर्ट सर्किट और

वर्तमान खुले सर्किट;

स्वचालित रूप से पता लगाने और दोष और अलार्म का निदान;

दूर से आसानी से सॉफ्टवेयर अद्यतन प्राप्त करने, ऑनलाइन अद्यतन करने;

Userself द्वारा समर्थन औजार।

तकनीकी विनिर्देश

एसी वोल्टेज उत्पादन

रेंज: 100V, 220V, 380V, 660V;

समायोजन रेंज: (~ 120 0)% आरजी, आरजी इसी प्रकार इसके बाद सीमा को संदर्भित करता है;

समायोजन संकल्प: 0.01% आरजी, 0.1% आरजी, 1% आरजी, या 10% आरजी;

स्थिरता: 0.01% / 2min;

विरूपण: ≤0.1% (गैर-capacitive लोड);

आउटपुट अधिकतम लोड: 25VA प्रत्येक चरण (प्रतिरोधक लोड);

शुद्धता: 0.1% आरजी;

एसी चालू उत्पादन

रेंज: 1 ए, 5 ए, 30A;

समायोजन रेंज: (~ 120 0)% आरजी, आरजी इसी प्रकार इसके बाद सीमा को संदर्भित करता है;

समायोजन संकल्प: 0.01% आरजी, 0.1% आरजी, 1% आरजी, या 10% आरजी;

स्थिरता: 0.02% / 2min;

विरूपण: ≤0.2% (गैर-capacitive लोड);

आउटपुट अधिकतम लोड: 30VA;

माप सटीकता: 0.1% आरजी;

पावर आउटपुट

बिजली उत्पादन स्थिरता: 0.02% / 2min;

सक्रिय, प्रतिक्रियाशील शक्ति माप सटीकता: 0.1% आरजी;

चरण उत्पादन

आउटपुट समायोजन रेंज: 0 ° ~ 360 °;

आउटपुट समायोजन संकल्प: 10 °, 1 डिग्री, 0.1 डिग्री, विकल्प के लिए 0.01 °;

संकल्प: 0.01 °;

शुद्धता: 0.05 °।

बिजली का पहलू उत्पादन

समायोजन रेंज: -1 ~ 0 ~ एक;

माप संकल्प: 0.001;

शुद्धता: 0.005;

आवृत्ति उत्पादन

समायोजन रेंज: 40Hz ~ 70Hz;

आउटपुट समायोजन संकल्प: 1 हर्ट्ज, 0.1Hz, 0.01Hz, या 0.001Hz।

संकल्प: 0.001Hz;

शुद्धता: 0.002 हर्ट्ज।

सुरीले सेटिंग

सुरीले आदेश: 2 ~ 63;

सुरीले आयाम: 0 ~ 40%;

सुरीले कोण: 0 ° ~ 359.99 °;

सुरीले सेट त्रुटि: 2 ~ 31: 0.1% ± ≤; 32 वें ~ 63rd≤ 0.2% ±;

ऊर्जा त्रुटि माप

सक्रिय ऊर्जा बुनियादी त्रुटि सीमा:

0.05% आरडी (वोल्टेज 15V ~ 660V, वर्तमान 0.05A ~ 36A, PF≥0.5) ±;

0.1% आरडी (वोल्टेज 15V ~ 660V, वर्तमान 0.02A ~ 0.05A, पीएफ = 1) ±;

प्रतिक्रियाशील ऊर्जा बुनियादी त्रुटि सीमा:

0.1% आरडी (वोल्टेज 15V ~ 660V, वर्तमान 0.05A ~ 36A, PF≥0.5) ±;

0.2% आरडी (वोल्टेज 15V ~ 660V, वर्तमान 0.02A ~ 0.05A, पीएफ = 1) ±;

डीसी वोल्टेज उत्पादन

रेंज: 10V;

समायोजन रेंज: (~ 120 0)% आरजी;

समायोजन संकल्प: 1% आरजी, 10% आरजी;

स्थिरता: 0.02% / 2min (कक्षा 0.1);

विरूपण: ≤0.2% (गैर-capacitive लोड);

उत्पादन भार: ≥10mA;

शुद्धता: 0.1% आरजी;

तरंग आयाम: ≤1% आरजी;

डीसी वर्तमान उत्पादन

रेंज: 50mA;

समायोजन रेंज: (~ 120 0)% आरजी;

समायोजन संकल्प: 1% आरजी, 10% आरजी;

स्थिरता: 0.02% / 2min;

उत्पादन भार: 0.75VA;

शुद्धता: 0.1% आरजी;

तरंग आयाम: नहीं 1 से अधिक%;

डीसी इनपुट वोल्टेज माप

रेंज: 10V ±;

माप रेंज: (~ 150 0)% आरजी;

बेसिक त्रुटि सीमा: 0.1% आरजी ±

तरंग माप त्रुटि: (5% आरडी 0.1%), आरडी मापा मूल्य लहर का उल्लेख करने ±;

संकल्प: 0.01% आरजी;

डीसी इनपुट वर्तमान माप

रेंज: 20mA ±;

माप रेंज: (~ 150 0)% आरजी;

बेसिक त्रुटि सीमा: 0.1% आरजी ±

तरंग माप त्रुटि: (5% आरडी 0.1%), आरडी मापा मूल्य लहर का उल्लेख करने ±;

संकल्प: 0.01% आरजी;

डि / DO इनपुट आउटपुट

2 डि इनपुट, 2 उत्पादन करते हैं;

जनरल मापदंडों

बिजली की आपूर्ति: 90 ~ 265VAC / डीसी

आवृत्ति: 50Hz ~ 60 हर्ट्ज

खपत: 50VA ~ 1000VA

पर्यावरण हालत: 20 ℃ ~ 30 ℃, रिश्तेदार humidity≤85%

भंडारण पर्यावरण: -20 ℃ ~ 50 ℃

आकार: 600mm (एल) × 440mm (डब्ल्यू) × 176mm (एच)

वजन: 28 किग्रा
