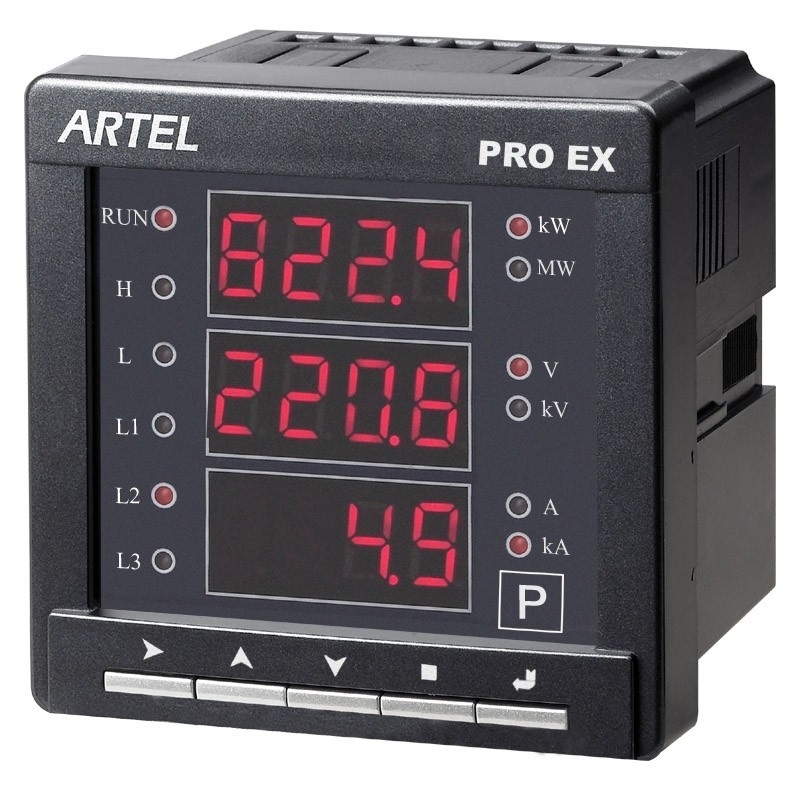

तीन चरण डिजिटल पैनल मीटर

1. तकनीकी डाटा

कनेक्शन: 3P3W, 3P4W

इनपुट वोल्टेज: रिपोर्ट हैं ~ 600VAC

पीटी गुंजाइश: 0.1 ~ 6500

आवृत्ति: 50/60 हर्ट्ज

प्रदर्शित करें श्रेणी: 0 ~ 9999kV

2. प्रोफ़ाइल

डिजिटल पैनल मीटर EX प्रो कि मॉड्यूलर डिजाइन डिजिटल प्रदर्शन, के साथ अनुरूप उत्पादन, RS485, सीमा अलार्म रिकॉर्ड और रिले आउटपुट पर एकीकृत किया गया है के लिए एक बुद्धिमान उपकरण है। यंत्र GB/T13978-2008, GB/T 13850-1998 के मानक, GB/T 17626.5-2008, IEC1010 और EN61010 मानक को पूरा।

3. तारों आरेख

प्रो पूर्व U53 3P4W

नोट: जब यह 3P3W है, लाइन N कनेक्ट नहीं किया जा सकता और टर्मिनल 7# (N) के साथ टर्मिनल circuited छोटा है

9# (L2)

4. अन्य पैरामीटर:

ऑपरेशन तापमान:-10 ℃ ~ 55

ऑपरेशन आर्द्रता: ≤ 95% (गैर संघनक)

भंडारण तापमान:-40 ℃ ~ 85 ℃;

संग्रहण आर्द्रता: ≤ 95%

आयामी आकार: EX53: 96 * 96 * 76 मिमी

स्थापना: पैनल बढ़ते।

EX53 स्थापना का आकार: 91 * 91 मिमी
