उच्च वोल्टेज परीक्षण उपकरण ऊर्जा मीटर अंशशोधक 100A के लिए दैनिक त्रुटि का पता लगाने

उच्च वोल्टेज परीक्षण उपकरण ऊर्जा मीटर अंशशोधक 100A के लिए दैनिक त्रुटि का पता लगाने

प्रोफ़ाइल

AT6025, राष्ट्रीय बिजली की आपूर्ति निगम के माप विभागों के लिए उपयुक्त है

माप सभी स्तरों पर संस्था है, और ऊर्जा मीटर निर्माता, आदि

मुख्य समारोह:

एकल / तीन चरण इलेक्ट्रॉनिक / प्रेरक सक्रिय और प्रतिक्रियाशील ऊर्जा मीटर की सभी तरह की जांच करना;

स्वचालित रूप से या एकल कदम मैन्युअल रूप से बुनियादी त्रुटि, जीव शुरू करने का मानक विचलन का परीक्षण

एकल / तीन चरण ऊर्जा मीटर, ऑटो अंशांकन में उपयोगकर्ता-निर्धारित औजार योजना को बचाने;

, वोल्ट, आवृत्ति, harmonics, रिवर्स चरण अनुक्रम: समर्थन चर जैसे परीक्षण, को प्रभावित

वोल्ट असंतुलित होना, आदि

चरण आदि, पल्स ट्रेन ट्रिगर, ट्रिगर जैसे: ऊर्जा मीटर प्रकार की परीक्षा में विशेष परीक्षण, समर्थन

समर्थन DLT-645 multifunction के मीटर की multitesting संचार प्रोटोकॉल, जैसे: मांग संकेत

त्रुटि, मांग चक्र त्रुटि, समय स्लॉट स्विचिंग त्रुटि, विभिन्न टैरिफ अवधि की ऊर्जा त्रुटि, आदि

OCXO के साथ, ऊर्जा मीटर की दैनिक त्रुटि का पता लगाया जा सकता है;

आउटपुट 2 ~ 63 harmonics के।

मुख्य विशेषताएं:

8 "रंग टच स्क्रीन, अनुकूल इंटरफेस, संचालित करने के लिए आसान;

RS232, ईथरनेट, और वाईफाई इंटरफ़ेस से लैस है, AT6025 या तो समर्थन, आपरेशन अकेले खड़े हो सकते हैं

पीसी नियंत्रण या आसान वायरलेस टर्मिनल नियंत्रण;

485 रुपये के माध्यम से परीक्षण किया मीटर के साथ संवाद,

स्वचालित रूप से मीटर की त्रुटि की गणना, और संबंधित डेटा यू डिस्क के माध्यम से डाउनलोड किया जा सकता है;

उपकरण उत्पादन अधिभार, वोल्ट शॉर्ट सर्किट, वर्तमान खुले सर्किट के लिए आत्म सुरक्षा, खतरनाक और प्रदर्शित करने अधिभार स्थान;

स्वचालित रूप से पता लगाने में नाकामी के लिए निदान और अलार्म।

दूर से आसानी से सॉफ्टवेयर अद्यतन प्राप्त करने, ऑनलाइन अद्यतन करने;

Userself द्वारा समर्थन औजार।

प्रकार

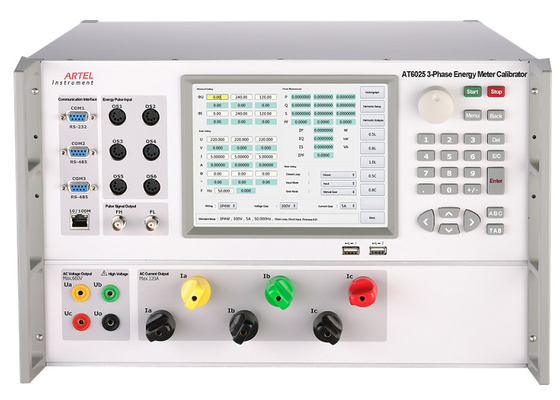

AT6025C तीन चरण ऊर्जा मीटर अंशशोधक (100A), क्लास 0.05

AT6025B तीन चरण ऊर्जा मीटर अंशशोधक (100A), कक्षा 0.1

तकनीकी विशिष्टता

एसी वोल्टेज निर्गम:

रेंज: 100V, 220V, 380V;

का समायोजन रेंज: (~ 120 0)% आरजी, आरजी श्रेणी को संदर्भित करता;

का समायोजन संकल्प: 0.01% आरजी, 0.1% आरजी, 1% आरजी, या 10% आरजी;

स्थिरता: 0.01% / 2min (कक्षा 0.05), 0.02% / 2min (कक्षा 0.1);

विरूपण: ≤0.2% (गैर capacitive लोड);

अधिकतम उत्पादन भार: 20VA प्रत्येक चरण;

शुद्धता: 0.05% आरजी (कक्षा 0.05), 0.1% आरजी (कक्षा 0.1);

एसी चालू उत्पादन:

रेंज: 0.05A, 0.2A, 1 ए, 5 ए, 20 ए, 100A;

का समायोजन रेंज: (~ 120 0)% आरजी, आरजी इसी प्रकार इसके बाद सीमा को संदर्भित करता है;

का समायोजन संकल्प: 0.01% आरजी, 0.1% आरजी, 1% आरजी, या 10% आरजी;

स्थिरता: 0.01% / 2min (कक्षा 0.05), 0.02% / 2min (कक्षा 0.1)

विरूपण: ≤0.2% (गैर capacitive लोड);

अधिकतम उत्पादन भार: 120VA (100A रेंज)

शुद्धता: 0.05% आरजी (कक्षा 0.05); 0.1% आरजी (कक्षा 0.1)

बिजली उत्पादन

बिजली उत्पादन में स्थिरता: 0.01% / 2min (कक्षा 0.05), 0.02% / 2min (कक्षा 0.1)

सक्रिय / प्रतिक्रियाशील शक्ति माप सटीकता: 0.05% आरजी;

चरण उत्पादन

आउटपुट समायोजन रेंज: 0 ° ~ 360 °;

आउटपुट को एडजस्ट करने के संकल्प: 10 °, 1 डिग्री, 0.1 डिग्री, या 0.01 °;

संकल्प: 0.01 °;

माप सटीकता: 0.05 °।

बिजली का पहलू उत्पादन:

सीमा समायोजित: -1 ~ 0 ~ एक;

मापने संकल्प: 0.0001;

माप सटीकता: 0.0005

आवृत्ति उत्पादन

सीमा समायोजित: 40Hz ~ 70Hz;

आउटपुट को एडजस्ट करने के संकल्प: 1Hz, 0.1Hz, 0.01Hz, या 0.001Hz;

संकल्प: 0.001Hz;

शुद्धता: 0.002 हर्ट्ज।

सुरीले सेटिंग

सुरीले आदेश: 2 ~ 63

सुरीले आयाम: 0 ~ 40%

सुरीले कोण: 0 ° ~ 359.99 °

सुरीले सेट त्रुटि: 2 ~ 31times: ± 0.1% ≤, 32 ~ 63 गुना: ± 0.2% ≤;

ऊर्जा त्रुटि माप:

सक्रिय ऊर्जा बुनियादी त्रुटि सीमा:

0.05% आरडी ± (वोल्ट 15V ~ 660V, वर्तमान 0.02A ~ 120A, PF≥0.5);

0.1% आरडी ± (वोल्ट 15V ~ 660V, वर्तमान 0.01A ~ 0.02A, पीएफ = 1);

प्रतिक्रियाशील ऊर्जा बुनियादी त्रुटि सीमा:

0.1% आरडी ± (वोल्ट 15V ~ 660V, वर्तमान 0.02A ~ 120A, PF≥0.5);

0.2% आरडी ± (वोल्ट 15V ~ 660V, वर्तमान 0.01A ~ 0.02A, पीएफ = 1);

ऊर्जा नाड़ी इनपुट

इनपुट नाड़ी: 3 चैनलों प्रतिक्रियाशील, तीन चैनलों सक्रिय

अन्य पैरामीटर:

विद्युत आपूर्ति: 90-265VAC / डीसी

पावर आवृत्ति: 50Hz ~ 60Hz

बिजली की खपत: 50VA ~ 1000VA

पर्यावरण की स्थिति: 20 ℃ ~ 30 ℃, नमी: RH≤85%

भंडारण पर्यावरण: -20 ℃ ~ 50 ℃

आकार: 600mm (एल) × 440mm (डब्ल्यू) × 266mm (एच)

वजन: 35kg
