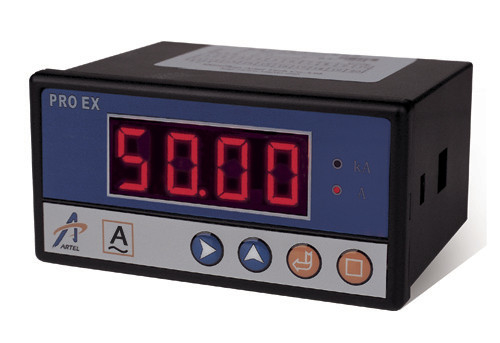

एकल चरण डिजिटल बहुक्रिया मीटर / पैनल माउंट मल्टीमीटर

1. प्रोफाइल

डिजिटल पैनल मीटर EX प्रो कि मॉड्यूलर डिजाइन डिजिटल प्रदर्शन, के साथ अनुरूप उत्पादन, RS485, सीमा अलार्म रिकॉर्ड और रिले आउटपुट पर एकीकृत किया गया है के लिए एक बुद्धिमान उपकरण है। यंत्र GB/T13978-2008, GB/T 13850-1998 के मानक, GB/T 17626.5-2008, IEC1010 और EN61010 मानक को पूरा।

2. तकनीकी डाटा

कनेक्शन: एकल चरण

V इनपुट: 57.7 ~ 600VAC

मैं इनपुट: 0 ~ 5A

CT गुंजाइश: 0.1 ~ 6500

पीटी गुंजाइश: 0.1 ~ 6500

3. परिचालन सिद्धांत आरेख

4. तारों आरेख

प्रो पूर्व P51 (एकल) तारों आरेख

5. अन्य पैरामीटर:

ऑपरेशन तापमान:-10 ℃ ~ 55

ऑपरेशन आर्द्रता: ≤ 95% (गैर संघनक)

भंडारण तापमान:-40 ℃ ~ 85 ℃;

संग्रहण आर्द्रता: ≤ 95%

आयामी आकार: EX51: 48 * 96 * 76 मिमी

स्थापना: पैनल बढ़ते।

EX51 स्थापना का आकार: 46 * 94mm
