उच्च सटीकता विद्युत मीटर परीक्षक बहुक्रिया मानक के लिए इलेक्ट्रिक

उच्च सटीकता विद्युत मीटर परीक्षक बहुक्रिया मानक के लिए इलेक्ट्रिक

प्रोफाइल

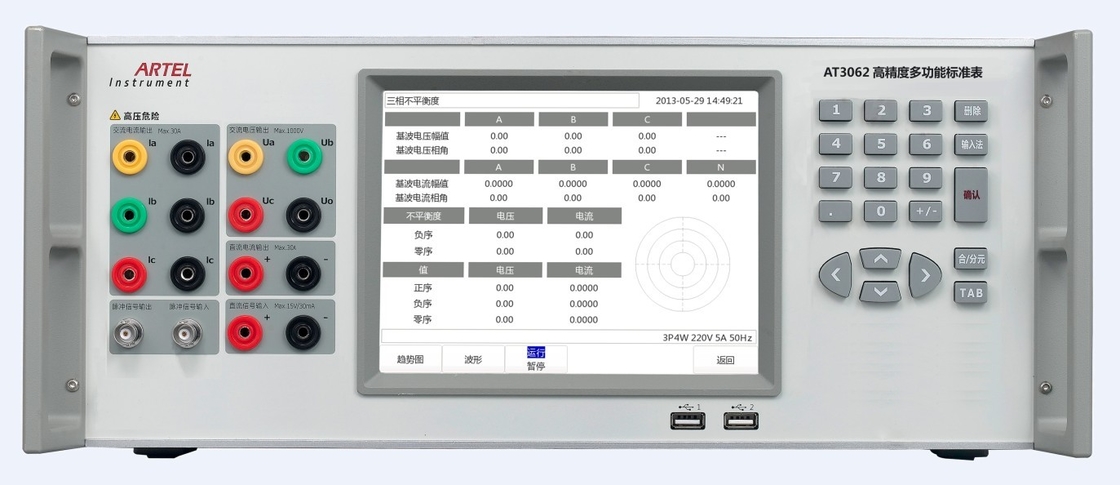

AT3062 बिजली के मीटर और ऊर्जा मीटर परीक्षण करने के लिए मानक मीटर के रूप में इस्तेमाल किया जा सकता है, और भी उपाय कर सकते हैं

एसी बिजली की मात्रा के सभी प्रकार के और भी पावर ग्रिड की माप के केंद्र में लागू किया जा सकता

निगमों, बिजली की आपूर्ति निगमों, बिजली स्टेशनों, राष्ट्रीय माप संस्थानों, गुणवत्ता

नियंत्रण विभाग, अनुसंधान संस्थानों, विश्वविद्यालयों, औद्योगिक और खनन उद्यमों, निर्माताओं

ऊर्जा और बिजली के मीटर, आदि की

मुख्य कार्य:

AT3062 एसी बिजली की मात्रा के सभी प्रकार के उपाय कर सकते हैं भी बिजली के मीटर और ऊर्जा मीटर परीक्षण करने के लिए मानक मीटर के रूप में इस्तेमाल किया जा सकता है;

एकल / तीन चरण सक्रिय और प्रतिक्रियाशील ऊर्जा मीटर की त्रुटियों उपाय है, और मानक विचलन मूल्य का आकलन;

वोल्टेज इतने पर वर्तमान, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, स्पष्ट शक्ति, चरण कोण, शक्ति कारक, आवृत्ति और उपाय;

वोल्टेज और मौजूदा लहर, 2 ~ 127 harmonics और अंतर-harmonics सामग्री के विरूपण उपाय है, और हार्मोनिक बार ग्राफ और waveforms प्रदर्शित;

बिजली स्थिरता उपाय;

वास्तविक समय प्रदर्शन phasor आरेख, तारों का विश्लेषण करने के लिए आसान नहीं है।

मुख्य विशेषताएं:

8 इंच रंग स्पर्श स्क्रीन, अनुकूल इंटरफेस, संचालित करने के लिए आसान;

स्वचालित रूप से सभी वोल्टेज और मौजूदा पर्वतमाला, और माप के दौरान तारों को बदलने की कोई जरूरत नहीं करने के लिए स्विच।

उच्च मापने संकल्प, 2 × 10-5 करने के लिए वोल्टेज को वर्तमान संकल्प, चरण संकल्प 0,001 °, आवृत्ति संकल्प 0.01Hz;

प्रतिक्रियाशील शक्ति माप सच प्रतिक्रियाशील, 3P3W सच प्रतिक्रियाशील, 3 तत्वों 90 ° कृत्रिम प्रतिक्रियाशील, 2 तत्वों 90 ° कृत्रिम प्रतिक्रियाशील, 2 तत्वों 3P4W शामिल 60 डिग्री कृत्रिम विभिन्न मापने में प्रतिक्रियाशील बिजली मीटर और प्रतिक्रियाशील ऊर्जा मीटर परीक्षण करने के लिए उपयुक्त है, जो आदि प्रतिक्रियाशील सिद्धांत;

RS232, ईथरनेट, और वाईफाई इंटरफेस से लैस है, AT3062 या तो समर्थन अकेले खड़े कर सकते हैं आपरेशन, पीसी नियंत्रण या आसान वायरलेस टर्मिनल नियंत्रण;

स्वचालित रूप से पता लगाने में नाकामी के लिए निदान और अलार्म।

दूर से आसानी से सॉफ्टवेयर अद्यतन प्राप्त करने, ऑनलाइन अद्यतन करने;

आउटपुट मानक ऊर्जा नाड़ी, और नाड़ी निरंतर मैन्युअल रूप से सेट किया जा सकता है;

Userself द्वारा समर्थन औजार

टाइप

AT3062C उच्च सटीकता बहुक्रिया मानक मीटर, कक्षा 0.05

AT3062B उच्च सटीकता बहुक्रिया मानक मीटर, क्लास 0.1

तकनीकी विनिर्देश

एसी वोल्टेज माप

रेंज: 75mV, 750mV, 7.5V, 30V, 100V, 300V, 660V स्वचालित रूप से स्विच;

स्थिरता: ≤100ppm / वर्ष;

माप सटीकता: 0.05% आरजी;

एसी चालू माप

रेंज: 500μA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5 ए, 10 ए, 30A, 120A स्वचालित रूप से स्विच;

स्थिरता: ≤100ppm / वर्ष;

माप सटीकता: 0.05% आरजी;

बिजली मापन

सक्रिय / प्रतिक्रियाशील शक्ति माप सटीकता: 0.05% आरजी;

चरण कोण माप

मापने सीमा: 0 ° ~ 360 °;

संकल्प: 0.001 °;

माप सटीकता: 0.05 °।

आवृत्ति माप

मापने सीमा: 40Hz ~ 70Hz;

संकल्प: 0.001Hz;

शुद्धता: 0.002 हर्ट्ज।

सुरीले वोल्टेज

सुरीले आदेश: 2 ~ 127

सुरीले आयाम: 0 ~ 100%

सुरीले शुद्धता: जब Uh≥1% संयुक्त राष्ट्र, 5% उह; जब उह <1% अन, 0.05% संयुक्त राष्ट्र।

हार्मोनिक वर्तमान

सुरीले आदेश: 2 ~ 127

सुरीले आयाम: 0 ~ 100%

सुरीले शुद्धता: जब Uh≥3% संयुक्त राष्ट्र, 5% उह; जब उह <3% अन, 0.15% संयुक्त राष्ट्र।

ऊर्जा त्रुटि माप:

सक्रिय ऊर्जा बुनियादी त्रुटि सीमा:

0.05% आरडी ± (वोल्टेज 15V ~ 660V, वर्तमान 0.05A ~ 120A, PF≥0.5);

0.1% आरडी ± (वोल्टेज 15V ~ 660V, वर्तमान 0.02A ~ 0.05A, पीएफ = 1);

प्रतिक्रियाशील ऊर्जा बुनियादी त्रुटि सीमा:

0.1% आरडी ± (वोल्टेज 15V ~ 660V, वर्तमान 0.05A ~ 120A, PF≥0.5);

0.2% आरडी ± (वोल्टेज 15V ~ 660V, वर्तमान 0.02A ~ 0.05A, पीएफ = 1);

ऊर्जा नाड़ी

ऊर्जा पल्स उत्पादन:

लगातार सेटिंग रेंज पल्स: (~ 599,999,999 1) आर / kWh (आर / kvarh);

मैक्स। उत्पादन आवृत्ति: 10kHz

ऊर्जा नाड़ी इनपुट:

लगातार सेटिंग रेंज पल्स: (~ 599,999,999 1) आर / kWh (आर / kvarh);

कैलिब्रेशन पल्स सेटिंग रेंज: 1 ~ 999999;

मैक्स। इनपुट आवृत्ति: 10kHz

अन्य मापदंडों

बिजली की आपूर्ति: 90-265VAC / डीसी

पावर आवृत्ति: 50Hz ~ 60 हर्ट्ज

बिजली की खपत: 100VA

पर्यावरण हालत: 20 ℃ ~ 30 ℃, आर्द्रता: RH≤85%

भंडारण पर्यावरण: -20 ℃ ~ 50 ℃

आकार: 400mm (एल) × 440mm (डब्ल्यू) × 176mm (एच)

वजन: 15kg
