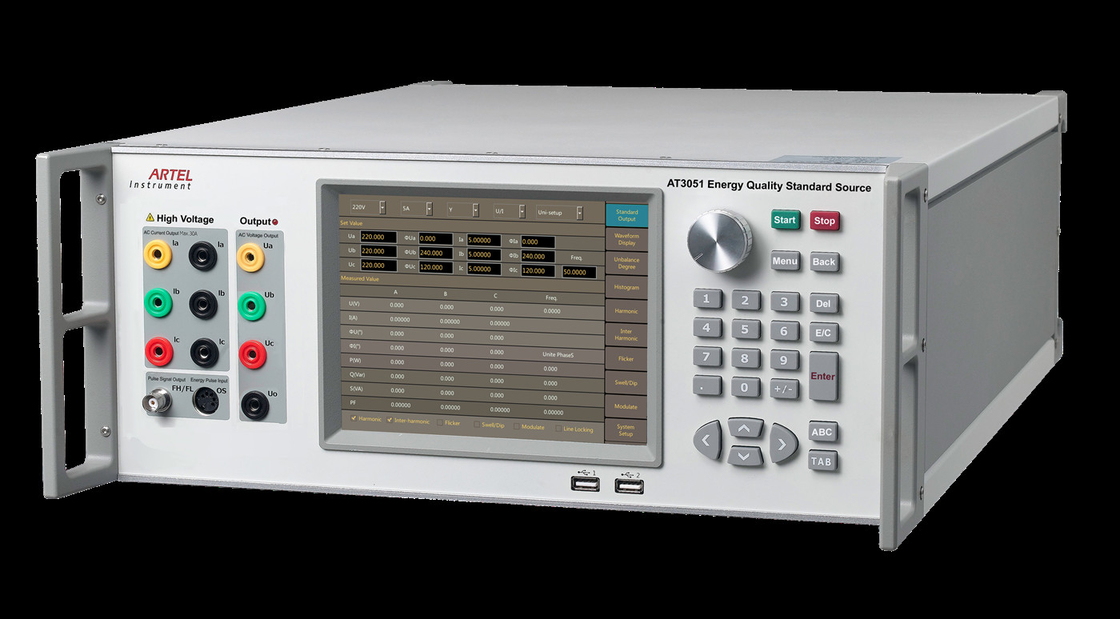

हाई वोल्टेज विद्युत मीटर परीक्षक

उच्च वोल्ट मीटर टेस्ट उपकरण

प्रोफाइल

AT3051, अनुसंधान संस्था, पावर ग्रिड कॉरपोरेशन की माप विभाग के लिए उपयुक्त है

सभी स्तरों पर रेलवे, बड़े औद्योगिक और खनन उद्यम और राष्ट्रीय माप संस्था।

मुख्य समारोह

मानक स्रोत स्तर या विभिन्न विरूपण संकेतों की ज्या प्रस्ताव;

विभिन्न बिजली की गुणवत्ता analyzers, वोल्टेज की निगरानी के गुणात्मक और मात्रात्मक औजार का समर्थन

flickermeter, बिजली की गुणवत्ता रिकॉर्डर।

आउटपुट 2 ~ 63 harmonics।

मुख्य विशेषताएं

8 इंच रंग स्पर्श स्क्रीन, अनुकूल इंटरफेस, संचालित करने के लिए आसान नहीं है।

जैसे विभिन्न अनियमित तरंग, संश्लेषण कर सकते हैं, उन्नत डीएसपी डेटा प्रसंस्करण प्रौद्योगिकी को अपनाने

harmonics, अंतर-harmonics, आदि झिलमिलाहट, फूल जाती है, गिरावट, .;

RS232, ईथरनेट, और वाईफाई इंटरफेस से लैस है, AT3051 या तो समर्थन, आपरेशन अकेले खड़े हो सकते हैं

पीसी नियंत्रण या आसान वायरलेस टर्मिनल नियंत्रण;

RS-232/485 और ईथरनेट के माध्यम से परीक्षण मीटर के साथ संवाद;

स्वचालित रूप से मीटर और ट्रांसड्यूसर की त्रुटि की गणना, और संबंधित डेटा के माध्यम से डाउनलोड किया जा सकता

यू-डिस्क;

उपकरण उत्पादन अधिभार, वोल्टेज शॉर्ट सर्किट, वर्तमान खुले सर्किट के लिए आत्म सुरक्षा, खतरनाक और प्रदर्शित अधिभार स्थान;

स्वचालित रूप से पता लगाने के निदान और विफलता के लिए अलार्म;

दूर से आसानी से सॉफ्टवेयर अद्यतन प्राप्त करने, ऑनलाइन अद्यतन करने;

Userself द्वारा समर्थन औजार।

तकनीकी विनिर्देश

एसी वोल्टेज उत्पादन

रेंज: 50V, 100V, 220V;

समायोजन रेंज: (~ 120 0)% आरजी, आरजी इसी प्रकार इसके बाद सीमा को संदर्भित करता है;

समायोजन की डिग्री: 0.01% आरजी, 0.1% आरजी, 1% आरजी, विकल्प के लिए 10% आरजी;

स्थिरता: 0.01% / 2min;

विरूपण: ≤0.1% (गैर-capacitive लोड);

आउटपुट अधिकतम लोड: 25VA प्रत्येक चरण;

शुद्धता: 0.05% आरजी;

एसी चालू उत्पादन

रेंज: 1 ए, 2 ए, 5 ए, 10 ए;

समायोजन रेंज: (~ 120 0)% आरजी, आरजी इसी प्रकार इसके बाद सीमा को संदर्भित करता है;

समायोजन संकल्प: 0.01% आरजी, 0.1% आरजी, 1% आरजी, या 10% आरजी;

स्थिरता: 0.01% / 2min;

विरूपण: ≤0.1% (गैर-capacitive लोड);

आउटपुट अधिकतम लोड: 25VA प्रत्येक चरण

माप सटीकता: 0.05% आरजी;

पावर आउटपुट

बिजली उत्पादन स्थिरता: 0.01% / 2min;

सक्रिय शक्ति और प्रतिक्रियाशील शक्ति माप सटीकता: 0.05% आरजी;

चरण कोण उत्पादन

आउटपुट समायोजन रेंज: 0 ° ~ 360 °;

आउटपुट समायोजन संकल्प: 10 °, 1 डिग्री, 0.1 डिग्री, या 0.01 °।

संकल्प: 0.01 °;

शुद्धता: 0.05 °।

बिजली का पहलू उत्पादन

समायोजन रेंज: -१.०,००० ~ 0.0000 ~ 1.0000;

माप संकल्प: 0.0001;

शुद्धता: 0.0005;

मौलिक आवृत्ति उत्पादन

समायोजन रेंज: 40Hz ~ 70Hz;

आउटपुट समायोजन संकल्प: 1 हर्ट्ज, 0.1Hz, 0.01Hz, या 0.001Hz।

न्यूनतम संकल्प: 0.001Hz;

शुद्धता: 0.002 हर्ट्ज।

तीन चरण वोल्टेज / वर्तमान समरूपता और चरण कोण समरूपता

वोल्टेज / वर्तमान समरूपता: ≤0.1%;

चरण समरूपता: 0.05 °;

सुरीले सेटिंग

सुरीले आदेश: 2 ~ 63;

सुरीले सामग्री: 0 ~ 40%;

सुरीले चरण कोण: 0 ° ~ 359.99 °;

सुरीले चरण सेटअप संकल्प: 0.01 °;

सुरीले वोल्टेज शुद्धता: जब Uh≥1% संयुक्त राष्ट्र, 2% उह; जब उह <1% अन, 0.02% अन;

सुरीले वर्तमान शुद्धता: जब Uh≥1% संयुक्त राष्ट्र, 2% उह; जब उह <1% अन, 0.02% अन;

इंटर harmonics सेटिंग

फ्रीक्वेंसी रेंज: 16Hz ~ 9kHz;

आवृत्ति सटीकता: 0.05%;

इंटर harmonics आवृत्ति सेटअप संकल्प: 0.1Hz;

इंटर harmonics सामग्री: 0 ~ 30%;

इंटर harmonics के आयाम सटीकता: 5%;

आउटपुट झिलमिलाहट मूल्य (पीएसटी)

सेटअप रेंज: सेटअप ± 30% (60% ΔV / वी) वोल्टेज की या सीमा के भीतर चालू;

पीएसटी संकेत सटीकता (220V ~ 240V या 115V ~ 125V): 1%;

तरंग: वर्ग तरंग, आयताकार लहर या साइन लहर;

ड्यूटी अनुपात (लहर आयताकार है जब): 0.01% ~ 99.99%;

मॉडुलन आवृत्ति रेंज: 0.0008Hz ~ 40Hz;

पक्की / डुबकी

ट्रिगर इनपुट देरी (देरी से शुरू): 0 ~ 60 के दशक;

पक्की / डुबकी अवधि (जारी): 1ms ~ 60 के दशक;

अधिकतम आयाम गिरावट (करने के लिए अचानक परिवर्तन): 0%;

अधिकतम आयाम पहुँच जाती है (करने के लिए अचानक परिवर्तन): 140%;

रैंप की अवधि में / बाहर रैंप: 0.1ms ~ 30;

उत्पादन में देरी ट्रिगर: 0 ~ 60 के दशक;

ऊर्जा त्रुटि माप

सक्रिय ऊर्जा सटीकता: 0.05% आरडी (PF≥0.5);

प्रतिक्रियाशील ऊर्जा शुद्धता: 0.1% आरडी (PF≥0.5);

जनरल मापदंडों

बिजली की आपूर्ति: 90 ~ 265VAC, 110VDC ~ 370VDC

आवृत्ति: 50Hz ~ 60 हर्ट्ज

खपत: 50VA ~ 1000VA

पर्यावरण की स्थिति: 20 ℃ ~ 30 ℃, रिश्तेदार humidity≤85%

भंडारण पर्यावरण: -20 ℃ ~ 50 ℃

आकार: 600mm (एल) × 440mm (डब्ल्यू) × 176mm (एच)

वजन: 28 किग्रा
