एलसीडी एसी / डीसी पोर्टेबल मीटर परीक्षण उपकरण मापन उपकरण
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| उत्पाद का नाम: | पोर्टेबल मीटर परीक्षण उपकरण | आवेदन: | मापने के लिए और बिजली की गुणवत्ता का विश्लेषण |
|---|---|---|---|
| आवृत्ति रेंज: | 42.5Hz-69Hz | चैनल: | 4 (3 चरणों + तटस्थ, एसी / डीसी) |
| स्क्रीन: | 5.6'inch, 640 × 480 डॉट मैट्रिक्स एलसीडी | ईथरनेट: | 10M / 100M |
| हाई लाइट: | पोर्टेबल उपकरणों का परीक्षण,पोर्टेबल उपकरण परीक्षण उपकरण |
||

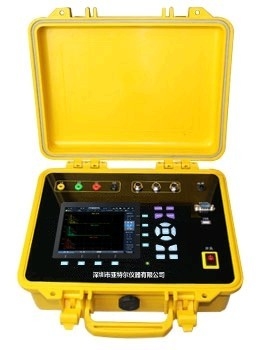

एलसीडी एसी / डीसी पोर्टेबल मीटर परीक्षण उपकरण मापन उपकरण
प्रोफाइल
AT8011 बिजली की आपूर्ति निगम, ग्रिड संचालन विभाग और औद्योगिक और खनन के लिए उपयुक्त है
उद्यम मापने के लिए और बिजली की गुणवत्ता का विश्लेषण करने के लिए।
मियां समारोह
विभिन्न आपरेशन इंटरफेस के साथ, AT8011 3P3W और 3P4W वोल्टेज, वर्तमान, आवृत्ति, चरण कोण, बिजली का पहलू, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, स्पष्ट शक्ति उपाय कर सकते हैं।
वास्तविक समय उपाय और harmonics विश्लेषण, और 2 ~ 63 harmonics सामग्री और विरूपण भी मापा जा सकता है;
प्रत्येक चरण के वास्तविक समय तरंग प्रदर्शन;
वास्तविक समय वेक्टर चित्र प्रदर्शित करें, साइट पर तारों की जांच करने के लिए आसान है, स्वचालित रूप से तारों की पहचान कर सकते हैं;
विभिन्न बिजली की गुणवत्ता phenomenons, रिकॉर्ड उपाय और बिजली की गुणवत्ता की घटनाओं का विश्लेषण।
मुख्य विशेषताएं
5.6'inch, 640 × 480 डॉट मैट्रिक्स एलसीडी, आपरेशन संकेत और मापा डेटा प्रदर्शित करता है;
बड़ी क्षमता ली बैटरी, 7 घंटे से अधिक निरंतर काम समय;
मानक आईईसी 61000-4-30;
वास्तविक समय उपाय और रिकॉर्ड बुनियादी बिजली मापदंडों, हार्मोनिक, झिलमिलाहट, वोल्टेज / वर्तमान असंतुलित होना
अनुपात, वोल्टेज, इतने पर पीक वोल्टेज और के तहत, वोल्टेज, / डुबकी प्रफुल्लित;
विफलता लहरों और घटनाओं को दर्ज करने के लिए विभिन्न ट्रिगर की स्थिति सेट करें;
सुरक्षित और विश्वसनीय आत्म सुरक्षा समारोह;
मशीन का वजन 5 किलो, कॉम्पैक्ट और हल्के, आसानी से ले तुलना में कम है;
Userself द्वारा समर्थन औजार।
तकनीकी विनिर्देश
वोल्टेज माप
चैनल: 4 (3 चरणों + तटस्थ, एसी / डीसी)
नाममात्र वोल्टेज: एसी 50-380Vrms
मैक्स मापने सीमा: 500Vrms
फ्रीक्वेंसी रेंज: 42.5Hz-69Hz
इनपुट प्रतिबाधा: 1.5MΩ / 5pF
अधिकतम बिजली की खपत: ≤0.035VA / चरण (230)
अधिभार क्षमता: 1kVAC लगातार 5kV / 1s गैर लगातार
इन्सुलेशन ताकत: 2.5kVAC, 50 हर्ट्ज / 1min
वर्तमान माप
चैनल: 4 (1 चैनल रिसाव वर्तमान इनपुट सहित)
इनपुट वर्तमान: 10A / 100mV, 100A / 100mV, 1000A / 100mV, 3000A / 100mV
अधिकतम बिजली की खपत: ≤0.01VA / चरण
इन्सुलेशन ताकत: 2.5kVAC, 50 हर्ट्ज / 1min
प्रणाली नमूना
सैम्पलिंग संकल्प: 4096 अंक / 10 चक्र (50 हर्ट्ज), 4096 अंक / 12 चक्र (60 हर्ट्ज), 24 अंक ए / डी स्विच,
IEC61000-4-30 मानक कक्षा एक के लिए जो अनुरूप
शुद्धता
मद | सीमा | शुद्धता | ध्यान दें | |
वोल्टेज | 0-500V | 0.1% | ||
वर्तमान दबाना | 10A / 100mV, 100A / 100mV, | 0.5% | दबाना | |
1000A / 100mV, 3000A / 100mV | 1.0% | लचीला | ||
आवृत्ति | 42.5-69Hz | 0.005Hz | ||
वोल्टेज चोटी कारक | 0-2.8 | 2% | ||
वर्तमान शिखर कारक | 0-10 | 2% | ||
3 चरण वोल्टेज असंतुलित होना (नकारात्मक और शून्य अनुक्रम) | 0-100% | 0.2% | ||
3 चरण वर्तमान असंतुलित होना (नकारात्मक और शून्य अनुक्रम) | 0-100% | 0.5% | ||
ऊर्जा घटक | -1.0000-0-1.0000 | 0.005 ± | ||
विस्थापन शक्ति का कारक | -1.0000-0-1.0000 | 0.01 ± | ||
शक्ति | 1% | |||
शक्ति | 0-999999999.99999MWh | 1% | ||
सुरीले / इंटर हार्मोनिक | रिश्तेदार वोल्टेज निरपेक्ष वोल्टेज | 0-100% 0.00 -500 Vrms | Uh≥1% संयुक्त राष्ट्र: ± 5% उह उह <1% संयुक्त राष्ट्र: 0.05% संयुक्त राष्ट्र | |
रिश्तेदार वोल्टेज निरपेक्ष वोल्टेज | 0-100% वर्तमान पर निर्भर दबाना और अनुपात | (± 0.4% R% के सापेक्ष) 0.1% × एन ± ± 0.1% ± 5% ± 5 | ||
सापेक्ष शक्ति पूर्ण सत्ता | 0-100% वर्तमान पर निर्भर andratio दबाना | ± 2 n% × N × 2% ± 10 ± ± 5% | ||
अवस्था कोण | 0 डिग्री -355.9 ° | ± n 1.5 ° × | 0.1 ° ± | |
आवृत्ति | 0-8800Hz | 1 हर्ट्ज | ||
आधे लहर आरएमएस | 0.5-500Vrms | ± 0.2% | ||
झिलमिलाहट | 0-20 | 5% | ||
इनपुट आउटपुट
रिमोट संकेत इनपुट: 2 चैनलों सूखे से संपर्क करें (वैकल्पिक, कई मॉड्यूल पर विचार करें)
मानव कंप्यूटर इंटरफेस
डिस्प्ले स्क्रीन: 5.7inch टच स्क्रीन, संकल्प 640 × 480, 65535 रंग
ऑपरेशन मोड: कीस्ट्रोक / टच स्क्रीन / माउस
प्रदर्शन ताज़ा: 1s
कुंजी की प्रतिक्रिया: कोई अधिक से अधिक 0.5s
भाषा: चीनी / अंग्रेजी
आधार सामग्री भंडारण
डेटा भंडारण क्षमता: 32G
समय सेटिंग मोड (वैकल्पिक): जीपीएस समय संकेत
सहायक बिजली की आपूर्ति
बैटरी: पूरा चार्ज के साथ लगातार काम कर रहा कोई कम से कम 2 घंटे, आंतरिक बैटरी
एसी अनुकूलक इनपुट वोल्टेज: 85VAC ~ 265VAC, 50/60 हर्ट्ज या 110VDC-370VDC
एसी अनुकूलक उत्पादन में वोल्टेज: 15VDC / 1.5A
संचार बंदरगाह
यूएसबी: 1 चैनल, 2.0 मानक
ईथरनेट: 10 मी / 100
अन्य पैरामीटर
वजन: 5 किलो
