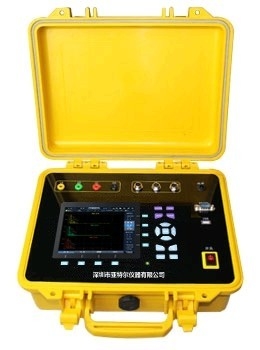

पोर्टेबल विद्युत मीटर परीक्षक 220V सक्रिय / रिएक्टिव, 2 - 63

पोर्टेबल विद्युत मीटर परीक्षक 220V सक्रिय / रिएक्टिव, 2 - 63

प्रोफाइल

AT6012 बिजली आपूर्ति कंपनी के प्रबंधन, ऊर्जा पैमाइश, बिजली के लिए उपयुक्त है और

पर्यवेक्षण विभाग, तकनीकी पर्यवेक्षण विभाग, आदि

मुख्य समारोह

विभिन्न आपरेशन इंटरफेस के साथ, AT6012 वोल्टेज, वर्तमान, आवृत्ति, चरण, बिजली उपाय कर सकते हैं

कारक, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, 3P4W और 3P3W का स्पष्ट शक्ति;

वास्तविक समय माप और 2 ~ 63 हार्मोनिक आयाम के हार्मोनिक, माप का विश्लेषण

और विरूपण उपलब्ध है;

प्रत्येक चरण के वास्तविक माप तरंग प्रदर्शन;

एकल चरण सक्रिय ऊर्जा मीटर जांचना, 3P3W सक्रिय ऊर्जा मीटर, 3P4W सक्रिय ऊर्जा मीटर,

एकल चरण प्रतिक्रियाशील ऊर्जा मीटर, 3P3W प्रतिक्रियाशील ऊर्जा मीटर, 3P4W प्रतिक्रियाशील ऊर्जा मीटर;

वेक्टर ग्राफिक्स आसान लाइन की जांच हाजिर करने के लिए, और स्वचालित मीटर पहचान है, वास्तविक समय में प्रदर्शित किया जा सकता

तारों समारोह। ट्रांसफार्मर या प्रत्यक्ष माध्यम से इकाइयों की 3P4W तारों और 3P3W तारों प्रणाली की पहचान कर सकते हैं

माप, परिणाम की रिपोर्ट और ऊर्जा सुधार कारक प्रदान करते हैं।

मुख्य विशेषताएं:

5.6 इंच की 640 × 480 डॉट मैट्रिक्स एलसीडी, प्रदर्शित करता आपरेशन संकेत और मापा डेटा;

बड़ी क्षमता लिथियम बैटरी, 2 घंटे से अधिक निरंतर काम समय;

IEC61000-4-30 मानक;

वास्तविक समय उपाय और रिकॉर्ड बुनियादी बिजली मापदंडों, harmonics, का असंतुलित होना अनुपात

वोल्टेज / वर्तमान, पीक वोल्टेज;

विभिन्न ट्रिगर की स्थिति के माध्यम से विफलता लहरों और घटनाओं रिकॉर्डिंग;

सुरक्षित और विश्वसनीय आत्म सुरक्षा कार्यों;

मुख्य इकाई का वजन 3 किलो, कॉम्पैक्ट और हल्के, आसानी से ले तुलना में कम है;

Userself द्वारा समर्थन औजार।

तकनीकी विनिर्देश

वोल्टेज माप

प्रत्यक्ष माप सीमा: 57.7V, 100V, 220V, 380V, 600V;

रेटेड इनपुट वोल्टेज (3 चरण): एसी 50-750Vrms;

अधिकतम इनपुट वोल्टेज: 1000Vrms

फ्रीक्वेंसी रेंज: 42.5-69Hz;

शुद्धता: 0.05% आरजी;

अधिभार क्षमता: 1kVAC निरंतर, 5kV / 1s में व्यवधान डाला;

ढांकता हुआ ताकत: 2.5kVAC, 50 हर्ट्ज / 1min

एसी चालू माप

प्रत्यक्ष माप सीमा: 0.2, 1 ए, 5 ए, 10 ए;

माप रेंज: सीमा × (0-120)%;

शुद्धता: 0.05% आरजी;

वर्तमान दबाना (वैकल्पिक): 100A, 200A, 500A, 1000A;

वर्तमान दबाना माप सटीकता: 0.2% आरजी

पावर माप

सक्रिय शक्ति माप सटीकता: cosФ≥0.5, <± 0.05% आरजी;

प्रतिक्रियाशील शक्ति माप सटीकता: sinФ≥0.5, <0.1% आरजी ±;

वर्तमान दबाना सक्रिय शक्ति माप सटीकता: cosФ≥0.5, <0.2% आरजी ±;

वर्तमान दबाना प्रतिक्रियाशील शक्ति माप सटीकता: sinФ≥0.5, <0.5% आरजी ±

आवृत्ति माप

रेंज: 40-70Hz;

शुद्धता: 0.002Hz ±;

चरण कोण माप

रेंज: 0.00 ° -359.99 °;

शुद्धता: 0.05 ° ±;

सुरीले माप

सुरीले आदेश: 2 ~ 63;

ऊर्जा माप

सक्रिय ऊर्जा माप सटीकता: cosФ≥0.5, <± 0.1% आरजी;

प्रतिक्रियाशील ऊर्जा माप सटीकता: sinФ≥0.5, <0.2% आरजी ±;

वर्तमान दबाना सक्रिय ऊर्जा माप सटीकता: cosФ≥0.5, <0.2% आरजी ±;

वर्तमान दबाना प्रतिक्रियाशील ऊर्जा माप सटीकता: sinФ≥0.5, <0.5% आरजी ±;

ऊर्जा नाड़ी इनपुट

पल्स निरंतर (आर / किलोवाट घंटा) calibrated मीटर की स्थापना की रेंज: 1 ~ 9999999999;

जांचना नाड़ी का सेटअप सीमा: 1 ~ 9999999999;

अधिकतम प्राप्त करें। पल्स आवृत्ति: 50KHz;

लगातार सेटअप रेंज पल्स: 3.6 × 107;

ऊर्जा पल्स उत्पादन

ऊर्जा उत्पादन पल्स निरंतर (आर / किलोवाट घंटा) की स्थापना की रेंज: 1 ~ 9999999999;

अधिकतम पल्स उत्पादन आवृत्ति: 72KHz;

जनरल मानकों:

बिजली की आपूर्ति: एसी 220V ± 10% या 100V ± 10%;

खपत: <15W;

पर्यावरण हालत: -5 ℃ ~ 55;

आर्द्रता: RH≤85%;

आकार: 400mm (एल) × 250mm (डब्ल्यू) × 150mm (एच)

भार: 3 किलो
