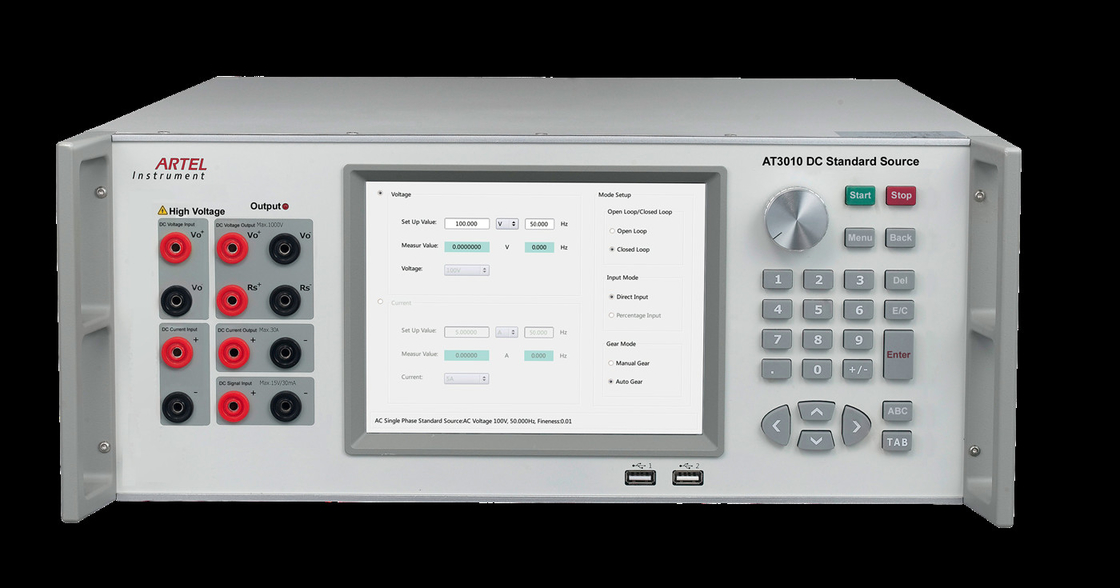

डीसी स्रोत विद्युत ऊर्जा मीटर परीक्षक वर्तमान transducer वर्ग 0.05

डीसी स्रोत पावर विद्युत मीटर परीक्षक वर्तमान transducer कक्षा 0.05

प्रोफाइल:

AT3010 अनुसंधान संस्थान में परीक्षण, उत्पादन और निरीक्षण, राष्ट्रीय माप के लिए उपयुक्त है

सभी स्तरों पर संस्था, और मीटर निर्माता।

मुख्य कार्य:

टेस्ट एनालॉग और डिजिटल डीसी / एसी वोल्ट मीटर, वर्तमान मीटर है, और ऊर्जा मीटर।

टेस्ट वोल्ट डीसी ट्रांसड्यूसर और वर्तमान transducer।

मुख्य विशेषताएं:

मॉड्यूलर डिजाइन, मजबूत विरोधी - हस्तक्षेप करने की क्षमता, AT3010 इतने पर स्थैतिक बिजली, ईएमसी और के हस्तक्षेप के परीक्षण के लिए इस्तेमाल किया जा सकता है।

8 इंच रंग स्पर्श स्क्रीन, अनुकूल इंटरफेस, संचालित करने के लिए आसान नहीं है।

RS232, ईथरनेट, और वाईफाई इंटरफेस से लैस है, AT3010 कर सकते हैं या तो समर्थन खड़े अकेले आपरेशन, पीसी नियंत्रण या आसान वायरलेस टर्मिनल नियंत्रण।

RS-232/485 के माध्यम से परीक्षण मीटर के साथ संवाद;

ऑटो अंशांकन और मीटर का निरीक्षण प्रणाली को अनुकूलित;

उपकरण उत्पादन अधिभार, वोल्टेज शॉर्ट सर्किट, वर्तमान खुले सर्किट के लिए आत्म सुरक्षा, खतरनाक और प्रदर्शित अधिभार स्थान;

स्वचालित रूप से पता लगाने अलार्म विफलता का निदान और;

दूर से ऑनलाइन अद्यतन करने, आसानी से सॉफ्टवेयर अद्यतन प्राप्त;

Userself द्वारा समर्थन औजार।

टाइप

AT3010C मानक स्रोत, कक्षा 0.05

तकनीकी विनिर्देश

डीसी वोल्टेज उत्पादन

रेंज (4 तारों): 100mV, 300 एम वी, 1V, 5 वी, 20V;

रेंज (2 तारों): 100V, 300V, 1000V;

समायोजन रेंज: (0 ~ 120)% आरजी; 1000V: (0 ~ 110)% आरजी;

संकल्प समायोजित करें: विकल्प के लिए 0.01% आरजी, 0.1% आरजी, 1% आरजी, और 10% आरजी;

स्थिरता: 0.005% / 2min;

तरंग आयाम: ≤1%;

उत्पादन भार: 30V और ऊपरी गियर: ≥10mA; 7.5V और गियर नीचे: ≥25mA;

माप सटीकता: 0.05% आरजी;

डीसी वर्तमान उत्पादन

रेंज: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1 ए, 5 ए, 10 ए, 15 ए, 25A;

समायोजन रेंज: (0 ~ 120)% आरजी;

संकल्प समायोजित करें: 0.01% आरजी, 0.1% आरजी, 1% आरजी, 10% आरजी;

स्थिरता: 0.005% / 1min;

तरंग संकल्प: ≤1% आरजी;

उत्पादन भार: 25A: 25VA, अन्य श्रेणियों: ≥2V; 200mA और नीचे श्रृंखला: ≥15V;

माप सटीकता: 0.05% आरजी;

डीसी ऊर्जा

डीसी ऊर्जा बुनियादी त्रुटि सीमा: 0.05% आरडी

डीसी वोल्टेज माप

रेंज: 75mV, 100 एम वी, 300mV, 1V, 3V, 10V, 30V, 100V, 300V, 100V, स्वचालित रूप से पर्वतमाला स्विच;

स्थिरता: 0.005% / 1min (कक्षा 0.05), 0.01% / 1min (कक्षा 0.1);

बेसिक त्रुटि सीमा: 0.02% आरजी;

तरंग मापने त्रुटि: (5% आरडी 0.1%), आरडी मापा मूल्य लहर का उल्लेख करने ±;

संकल्प: 0.001% आरजी;

डीसी वर्तमान माप

रेंज: 2mA, 20mA, 200mA; 1 ए, 5 ए, 10 ए, 30A, स्वचालित रूप से पर्वतमाला स्विच;

स्थिरता: ≤100ppm / वर्ष;

बेसिक त्रुटि सीमा: 0.02% आरजी (2mA ~ 1 ए), दूसरों: 0.1% आरजी;

तरंग मापने त्रुटि: (5% आरडी 0.1%), आरडी मापा मूल्य लहर का उल्लेख करने ±;

संकल्प: 0.001% आरजी;

अन्य मापदंडों

बिजली की आपूर्ति: 90-265VAC / डीसी

पावर आवृत्ति: 50Hz ~ 60 हर्ट्ज

बिजली की खपत: 50VA

पर्यावरण हालत: 20 ℃ ~ 30 ℃, आर्द्रता: RH≤85%

भंडारण पर्यावरण: -20 ℃ ~ 50 ℃

आकार: 600mm (एल) × 440mm (डब्ल्यू) × 176mm (एच)

वजन: 15kg
