पैनल बहुक्रिया विद्युत मीटर

बड़ी छवि : पैनल बहुक्रिया विद्युत मीटर सबसे अच्छी कीमत

उत्पाद विवरण:

प्रमाणन:	CE
मॉडल संख्या:	MDM3100

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1
मूल्य:	negotiable
पैकेजिंग विवरण:	Shockproof गत्ते का डिब्बा
प्रसव के समय:	7 दिन
भुगतान शर्तें:	टीटी

संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	मल्टीफ़ंक्शन बिजली मीटर	फ़ीचर:	डिजिटल
आवेदन:	हार्मोनिक विश्लेषण भंडारण मॉड्यूल	सहायक शक्ति:	85 ~ 265VAC / डीसी
प्रकार:	चरण 3	मुख्य यूनिट:	96 x 96 x 86 मिमी
प्रमुखता देना:	डिजिटल बहुक्रिया मीटर , मल्टीफ़ंक्शन पैनल मीटर

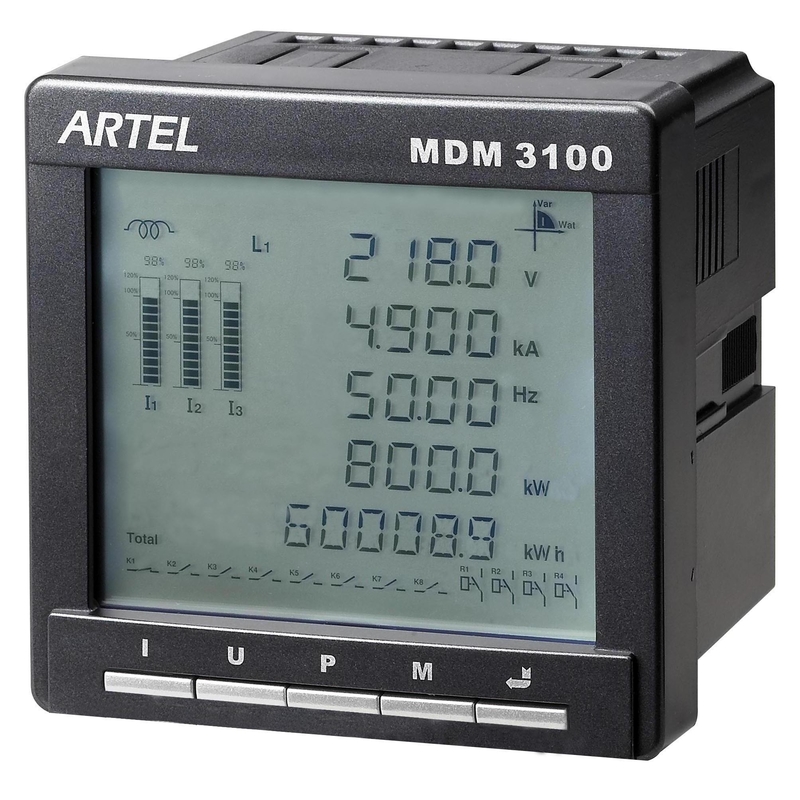

पैनल बहुक्रिया विद्युत मीटर

उत्पाद प्रोफाइल

MDM3100 आदि पी, क्यू, cosΦ, एफ, kWh, kvarh, के रूप में 60 से अधिक मापदंडों उपाय है कि एक शक्तिशाली multifunction के बिजली मीटर है

मानक MDM3100 485 रुपये संचार प्रोटोकॉल, कार्य (प्रत्येक सक्रिय और प्रतिक्रियाशील) 2 ऊर्जा नाड़ी outputs है।

हार्मोनिक विश्लेषण, 8 डिजिटल सिग्नल आदानों, 4 से प्रोग्राम रिले outputs है, चार से प्रोग्राम अनुरूप outputs (0-5V या 4-20mA), डेटा भंडारण, Profibus संचार, ईथरनेट नेटवर्किंग क्षमताओं: वैकल्पिक मॉड्यूल के साथ, MDM3100 अधिक कार्य कर सकते हैं।

MDM3100 आईईसी 60,668 के सभी महत्वपूर्ण आवश्यकता को पूरा; IEC61557-12; IEC61000-4-30 और LVD EN61010 के रूप में CE मानकों; ईएमसी EN62052-11 और EN62053-21।

ईएमसी और अन्य सुरक्षा मानक

IEC61326-1

IEC61000-4-2

IEC61000-4-2 / 3/4/5/12

IEC61010-1

कार्य विवरण

मद			विवरण
मुख्य इकाई	रियल टाइम माप	चरण वोल्टेज	चरण वोल्टेज, औसत चरण वोल्टेज
		वोल्टेज लाइन	वोल्टेज लाइन, औसत लाइन वोल्टेज
		वर्तमान	चरण वर्तमान, औसत चरण वर्तमान, शून्य अनुक्रम वर्तमान
		सक्रिय पावर	चरण सक्रिय पावर, 3 चरण सक्रिय कुल बिजली
		प्रतिक्रियाशील बिजली	चरण प्रतिक्रियाशील शक्ति, 3 चरण प्रतिक्रियाशील कुल बिजली
		स्पष्ट पावर	चरण स्पष्ट पावर, 3 चरण स्पष्ट कुल बिजली
		पावर चार वृत्त का चतुर्थ भाग	पावर चार वृत्त का चतुर्थ भाग
		आवृत्ति	प्रणाली आवृत्ति
		पावर फैक्टर	चरण शक्ति कारक, 3 चरण में कुल बिजली का पहलू
	डिमांड आंकड़ा	मांग	तीन चरण सक्रिय / प्रतिक्रियाशील मांग पावर, मांग स्पष्ट पावर
	ऊर्जा पढ़ना	सक्रिय ऊर्जा	निर्यात और सक्रिय शुद्ध, आयातित ऊर्जा, एक चैनल सक्रिय ऊर्जा पल्स उत्पादन
		प्रतिक्रियाशील ऊर्जा	निर्यात और प्रतिक्रियाशील शुद्ध, आयातित ऊर्जा, एक चैनल प्रतिक्रियाशील ऊर्जा पल्स उत्पादन
		मल्टी टैरिफ बिलिंग	मल्टी टैरिफ सेटअप
	समय प्रदर्शन	वास्तविक समय प्रदर्शन	वर्ष / माह / दिन / घंटे / मिनट / सेकंड
	डाटा संचार	485 रुपये संचार	एक Modbus-RTU प्रोटोकॉल
वैकल्पिक मॉड्यूल	रिमोट संकेत इनपुट मॉड्यूल	8 चैनलों	स्थिति का पता लगाने, SOE घटना रिकॉर्ड
	रिले उत्पादन मॉड्यूल	चैनल 4 से प्रोग्राम overlimit / underlimit अलार्म	सीमा मूल्य / के तहत अधिक से प्रोग्राम वास्तविक समय माप के लिए, Volt- उम्र / वर्तमान असंतुलित अनुपात, मांग मूल्य, harmonics, दूरदराज के संकेत। overlimit / underlimit आदेश कॉम के माध्यम से पढ़ा जा सकता है। पोर्ट।
	अनुरूप उत्पादन मॉड्यूल	चैनल 4 से प्रोग्राम	4-20mA या 0-5V
	डाटा भंडारण मॉड्यूल	भंडारण क्षमता: 2GB	वास्तविक समय में मापा मूल्य की दुकान चक्र, वोल्ट / असंतुलित वर्तमान अनुपात, मांग मान, harmonics, और दूरदराज के संकेत।
	लयबद्ध विश्लेषण मॉड्यूल	कुल हार्मोनिक विरूपण वोल्ट / वर्तमान के लिए	तीन चरण, एकल चरण, तटस्थ लाइन
		यहां तक कि / अजीब हार्मोनिक विरूपण	सुरीले विरूपण (2 63 तक)
		Fundermental वोल्ट / वर्तमान	परिमाण, चरण कोण
		Fundermental सक्रिय / प्रतिक्रियाशील शक्ति	परिमाण चरण कोण
		Harmonics, व्यक्ति
		वर्तमान कश्मीर कारक
	Profibus संप्रेषण मॉड्यूल	1channel	Profibus-डी पी प्रोटोकॉल
	ईथरनेट नेटवर्किंग संप्रेषण मॉड्यूल	1channel	10M / 100M अनुकूलनीय
	ईथरनेट नेटवर्किंग संप्रेषण मॉड्यूल	1channel	टीसीपी / आईपी प्रोटोकॉल

माप सटीकता

पैरामीटर्स	प्रदर्शन	दिशा	शुद्धता
वोल्टेज	0 ~ 9999kV		Class0.2
वर्तमान	0 ~ 9999kA		Class0.2
बिजली का पहलू	-1 ~ 1	दिशात्मक	कक्षा 1
आवृत्ति	45 ~ 65Hz		0.01Hz
सक्रिय पावर	-9999 ~ 9999Mw	दिशात्मक	Class0.5
प्रतिक्रियाशील बिजली	-9999 ~ 9999MVAr	दिशात्मक	Class0.5
स्पष्ट पावर	0 ~ 9999MVA		Class0.5
सक्रिय मांग	-9999 ~ 9999MW		कक्षा 1
रिएक्टिव मांग	-9999 ~ 9999MVAr		कक्षा 1
सक्रिय ऊर्जा	0 ~ 9999999.99MWh	दिशात्मक	कक्षा 1
प्रतिक्रियाशील ऊर्जा	0 ~ 9999999.99MVArh	दिशात्मक	कक्षा 2
चरण कोण	0.0 ° ~ 359.9 °	दिशात्मक	कक्षा 2
वर्तमान कुल हार्मोनिक%	0 ~ 100%		कक्षा 2
वोल्ट कुल हार्मोनिक%	0 ~ 100%		कक्षा 2

तकनीकी विशिष्टता

वर्तमान इनपुट
वर्तमान इनपुट: 0 ~ 5A (वर्तमान मूल्य स्थापित किया जा सकता है) मापन गुंजाइश: 0.5% ~ 120% में अधिभार क्षमता: लगातार मूल्यांकन 2 एक्स, 100A / 1s गैर लगातार बिजली की खपत: चरण प्रति ≤0.2VA
वोल्टेज इनपुट
इनपुट वोल्टेज: 0 ~ 400VAC (एल.एन.), 0 ~ 693VAC (एलएल) (वोल्टेज मूल्य स्थापित किया जा सकता है) प्रणाली आवृत्ति: 45 ~ 65Hz मापन गुंजाइश: 3% ~ 120% अन अधिभार क्षमता: सतत, 2500V / 1s गैर सतत मूल्यांकन 2 एक्स बिजली की खपत: चरण प्रति ≤0.5VA
स्विच स्थिति (वैकल्पिक)
इनपुट चैनल: इनपुट प्रकार: पृथक वोल्ट:					8 चैनलों सूखे से संपर्क करें 2500VAC
रिले उत्पादन (वैकल्पिक)
उत्पादन चैनलों					चैनल 4 से प्रोग्राम
उत्पादन प्रकार					मैकेनिक से संपर्क करें, उत्पादन पर निरंतर
संपर्क क्षमता					5 ए / 250VAC
अनुरूप उत्पादन (वैकल्पिक)
Outputs की नहीं।				चैनल 4 से प्रोग्राम
उत्पादन में संकेत				4 ~ 20mA या 0 ~ 5V
प्रतिक्रिया समय				≤400ms
पल्स उत्पादन (मानक)
Outputs की नहीं।			दो चैनलों (सक्रिय / प्रतिक्रियाशील ऊर्जा प्रत्येक)
सीरियल कॉम। पोर्ट (मानक)
Outputs की नहीं।		1 485 रुपये बंदरगाह
संचार प्रोटोकॉल		Modbus-RTU प्रोटोकॉल
बॉड दर		2400,4800,9600,19200,38400 बीपीएस
Profibus कॉम। मॉड्यूल (वैकल्पिक)
चैनल की नहीं।	1channel
संचार प्रोटोकॉल	Profibus-डी पी प्रोटोकॉल
ईथरनेट नेटवर्किंग मॉड्यूल (वैकल्पिक)
Outputs की नहीं।	/ 100 मीटर अनुकूली एक चैनल 10M
संचार प्रोटोकॉल	टीसीपी / आईपी प्रोटोकॉल

अन्य मापदंडों
सहायक शक्ति	85 ~ 265VAC / डीसी
प्रदर्शन मॉड्यूल	एलसीडी डिस्प्ले चमक समायोजित किया जा सकता है
अस्थायी। बहती कारक वोल्टेज का सामना (उत्पादन के खिलाफ इनपुट) कुल बिजली की खपत ऑपरेशन तापमान भंडारण तापमान ऑपरेशन आर्द्रता प्रदूषण क्लास आवास की सामग्री	<100PPM / ℃ 2500V / 1min <8VA -20 ℃ ~ 60 ℃ -40 ℃ ~ 85 ℃ 5 ~ 95% आरएच दो क्लास Flammability एसीसी। UL94V0 करने के लिए
मुख्य इकाई	96 X 96 X 86mm
आयामी आकार: मुख्य इकाई + मॉड्यूल	96 X 96 X 122mm
स्थापना का आकार:	91 एक्स 91mm
