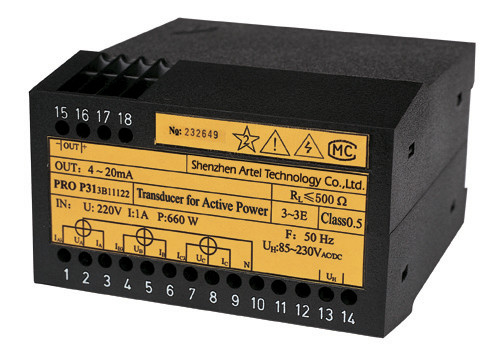

3P 3W 1.5X 600V PRO विद्युत ट्रांसड्यूसर सक्रिय / प्रतिक्रियाशील पावर फैक्टर

3P 3W 1.5X 600V PRO विद्युत ट्रांसड्यूसर सक्रिय / प्रतिक्रियाशील पावर फैक्टर

1. उत्पाद विवरण

विद्युत मात्रा के लिए प्रो सीरीज ट्रांसड्यूसर, प्रक्रिया स्वचालन के लिए मौलिक उपकरण।सब हमारा

उपकरण विद्युत चुम्बकीय संगतता से संबंधित सभी महत्वपूर्ण आवश्यकताओं और विनियमों को पूरा करते हैं

और सुरक्षित अलगाव (IEC688-1992 मानक और GB/T 13850-1998 मानक)।उपकरण किया गया है

गुणवत्ता आश्वासन प्रणाली आईएसओ 9001 के अनुसार विकसित, निर्मित और परीक्षण किया गया।

2. तकनीकी विशिष्टता

शुद्धता: कक्षा 0.2,0.5

सहायक बिजली की आपूर्ति: 85V~265VDC/AC 24V~80VDC/AC

स्थिरता: वार्षिक परिवर्तन दर ±0.2%

इनपुट अधिभार क्षमता:

सतत अधिभार क्षमता 1.5X

क्षणिक अधिभार क्षमता वोल्टेज सीमा≤3X वर्तमान सीमा≤30X

आउटपुट:

लगातार वोल्टेज आउटपुट, लोड रेसिस्टर Rext≥250Ω

लगातार चालू आउटपुट, लोड रेसिस्टर Rext≤500Ω

वैकल्पिक लहर: ≤18mV (पीक-पीक)

प्रतिक्रिया समय: 300ms

हड़ताली वोल्टेज: 2.5kV

ऑपरेटिंग तापमान: -10 ℃ ~ + 55 ℃

भंडारण तापमान: -40 ℃ ~ + 85 ℃

वार्षिक माध्य की सापेक्षिक आर्द्रता: 90%RH

स्थापना: दीन 35 मिमी रेल

आकार: 105 मिमी × 69 मिमी × 112 मिमी

गारंटी अवधि: 2 साल

3. तकनीकी डाटा

मापने का तरीका: एकल चरण, 3P3W

इनपुट वोल्टेज: 100V, 220V, 380V, 600V

इनपुट करंट: 0A~1A, 0A~2A, 0A~5A

पावर फैक्टर: cosφ 0~1, sinφ0~1

आउटपुट: 4mA~20mA, 4mA~12mA~20mA, 0mA~±20mA, 0mA~±1mA, 0mA~±10mA, 0V~±1V, 0V~±5V,

0 वी ~ ± 10 वी

4. वायरिंग आरेख

PRO S32 वायरिंग आरेख (3P3W)

नोट्स: सिंगल फेज कनेक्शन को "आईबी, आईबी, एन" को हटाने की जरूरत है, सिंगल फेज कनेक्शन को "आई 3 *, आई 3, एल 3" को हटाने की जरूरत है।

"L2" नल लाइन से जुड़ता है।
