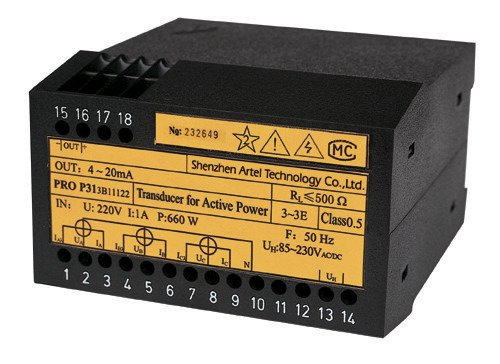

सिंगल फेज एसी प्रो एंगल पावर फैक्टर इलेक्ट्रिकल प्रेशर ट्रांसड्यूसर

सिंगल फेज एसी प्रो एंगल पावर फैक्टर इलेक्ट्रिकल प्रेशर ट्रांसड्यूसर

1. उत्पाद विवरण

विद्युत मात्रा के लिए प्रो सीरीज ट्रांसड्यूसर, प्रक्रिया स्वचालन के लिए मौलिक उपकरण।हमारे सभी उपकरण विद्युत चुम्बकीय संगतता और सुरक्षित अलगाव (IEC688-1992 मानक और GB/T 13850-1998 मानक) से संबंधित सभी महत्वपूर्ण आवश्यकताओं और विनियमों को पूरा करते हैं।उपकरणों को गुणवत्ता आश्वासन प्रणाली आईएसओ 9001 के अनुसार विकसित, निर्मित और परीक्षण किया गया है।

2. तकनीकी विशिष्टता

शुद्धता: कक्षा 0.2,0.5

सहायक बिजली की आपूर्ति: 85V~265VDC/AC 24V~80VDC/AC

स्थिरता: वार्षिक परिवर्तन दर ±0.2%

इनपुट अधिभार क्षमता:

सतत अधिभार क्षमता 1.5X

क्षणिक अधिभार क्षमता वोल्टेज सीमा≤3X वर्तमान सीमा≤30X

आउटपुट:

लगातार वोल्टेज आउटपुट, लोड रेसिस्टर Rext≥250Ω

लगातार चालू आउटपुट, लोड रेसिस्टर Rext≤500Ω

वैकल्पिक लहर: ≤18mV (पीक-पीक)

प्रतिक्रिया समय: 300ms

हड़ताली वोल्टेज: 2.5kV

ऑपरेटिंग तापमान: -10 ℃ ~ + 55 ℃

भंडारण तापमान: -40 ℃ ~ + 85 ℃

वार्षिक माध्य की सापेक्षिक आर्द्रता: 90%RH

स्थापना: दीन 35 मिमी रेल

आकार: 105 मिमी × 69 मिमी × 112 मिमी

गारंटी अवधि: 2 साल

3. तकनीकी डाटा

कनेक्शन: एकल चरण, 3P3W

इनपुट वोल्टेज: 100V, 220V, 380V, 600V

इनपुट वर्तमान: 0-1 ए / 2 ए / 5 ए

चरण कोण: -60°-0-60°, -90°-0-90°, 0-180°, 0-270°

आउटपुट: 0-±1V/±5V/±10V, 0-±1mA/±10mA/±20mA, 4-20mA, 4-12-20mA

4. वायरिंग

प्रो L31.वायरिंग आरेख

"यूएच" सहायक बिजली की आपूर्ति

"आउट" आउटपुट

प्रतिस्पर्धात्मक लाभ :

हम ग्राहक-उन्मुख सिद्धांत, आर्टेल टेक का पालन कर सकते हैं।इसका उद्देश्य हाई-टेक उत्पादों को नया करना और लगातार व्यापक समाधान प्रदान करना है, और अपने वैश्विक ग्राहकों को योग्य उत्पादों और उत्कृष्ट सेवाओं की पेशकश करना जारी रखना है।

Artel की सफल रणनीति ISO9001 और CE गुणवत्ता प्रणाली प्रमाणन, राष्ट्रीय सूचना विभाग द्वारा जारी सॉफ़्टवेयर एंटरप्राइज़ प्रमाणपत्र, और सरकार द्वारा जारी हाई-टेक कंपनी प्रमाणपत्र, आदि सहित प्रमाणपत्रों की संख्या में परिलक्षित होती है।
