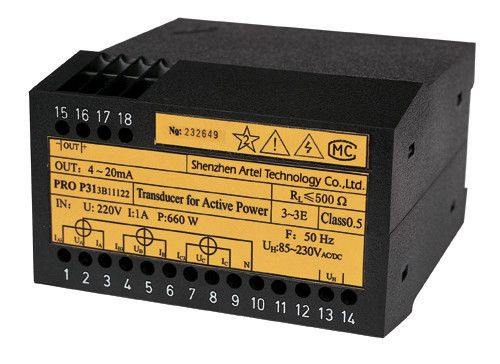

सक्रिय / प्रतिक्रियाशील शक्ति विद्युत ट्रांसड्यूसर 220V 500Ω PRO P/Q31

सक्रिय / प्रतिक्रियाशील शक्ति विद्युत ट्रांसड्यूसर 220V 500Ω PRO P/Q31

1. उत्पाद विवरण

विद्युत मात्रा के लिए प्रो सीरीज ट्रांसड्यूसर, प्रक्रिया स्वचालन के लिए मौलिक उपकरण।हमारे सभी उपकरण विद्युत चुम्बकीय संगतता और सुरक्षित अलगाव (IEC688-1992 मानक और GB/T 13850-1998 मानक) से संबंधित सभी महत्वपूर्ण आवश्यकताओं और विनियमों को पूरा करते हैं।उपकरणों को गुणवत्ता आश्वासन प्रणाली आईएसओ 9001 के अनुसार विकसित, निर्मित और परीक्षण किया गया है।

2. तकनीकी विशिष्टता

शुद्धता: कक्षा 0.2,0.5

सहायक बिजली की आपूर्ति: 85V~265VDC/AC 24V~80VDC/AC

स्थिरता: वार्षिक परिवर्तन दर ±0.2%

इनपुट अधिभार क्षमता:

सतत अधिभार क्षमता 1.5X

क्षणिक अधिभार क्षमता वोल्टेज सीमा≤3X वर्तमान सीमा≤30X

आउटपुट:

लगातार वोल्टेज आउटपुट, लोड रेसिस्टर Rext≥250Ω

लगातार चालू आउटपुट, लोड रेसिस्टर Rext≤500Ω

वैकल्पिक लहर: ≤18mV (पीक-पीक)

प्रतिक्रिया समय: 300ms

हड़ताली वोल्टेज: 2.5kV

ऑपरेटिंग तापमान: -10 ℃ ~ + 55 ℃

भंडारण तापमान: -40 ℃ ~ + 85 ℃

वार्षिक माध्य की सापेक्षिक आर्द्रता: 90%RH

स्थापना: दीन 35 मिमी रेल

आकार: 105 मिमी × 69 मिमी × 112 मिमी

गारंटी अवधि: 2 साल

3. तकनीकी डाटा

इनपुट वोल्टेज: 100V, 220V, 380V, 600V

इनपुट करंट: 0A~1A, 0A~2A, 0A~5A

मापने वाले सेल: एकल घटक (एकल चरण के लिए सूट, 3P3W संतुलित, 3P4W संतुलित)

दोहरे घटक (3P3W असंतुलित के लिए)

ट्रिपल घटक (3P4W असंतुलित के लिए)

पावर फैक्टर: सक्रिय पावर सीओएसφ सक्रिय पावर 0～1 (एक दिशा) －1～0～1 (द्वि-दिशा)

आउटपुट: 4mA~20mA, 4mA~12mA~20mA, 0mA~±20mA, 0mA~±1mA, 0mA~±10mA, 0V~±1V, 0V~±5V,

0 वी ~ ± 10 वी

4. वायरिंग आरेख

PRO P/Q31 (एकल चरण) वायरिंग आरेख

PRO P/Q31 (3P4W) वायरिंग आरेख

PRO P/Q31 (दोहरी आउटपुट) वायरिंग आरेख

नोट्स: 3W3P कनेक्शन को "आईबी, आईबी, एन" को हटाने की जरूरत है, सिंगल फेज कनेक्शन की जरूरत है

"आईबी, आईबी, आईसी, आईसी, यूसी, एन", "यूबी" को नल लाइन से कनेक्ट करें।
