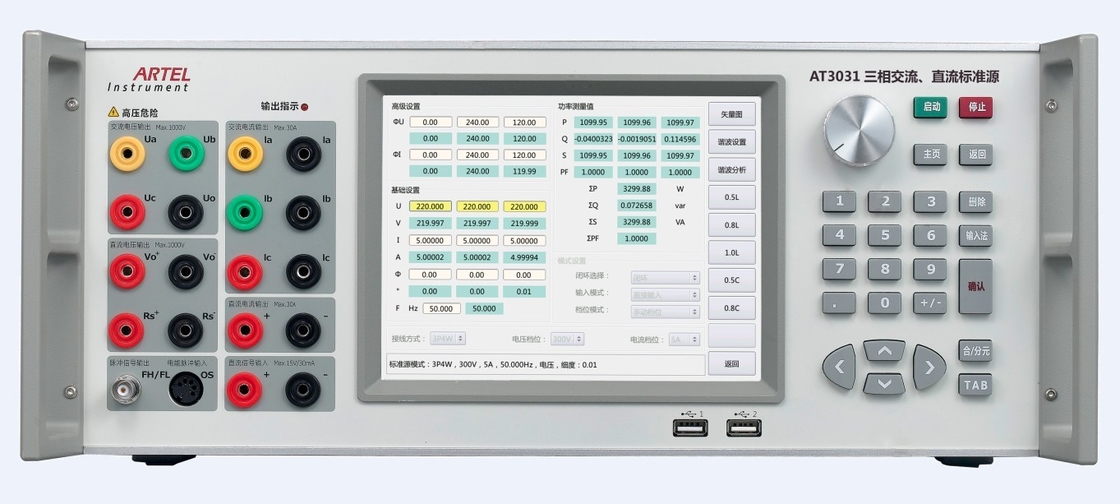

एसी डीसी स्रोत बिजली मीटर परीक्षक मजबूत विरोधी – हस्तक्षेप करने की क्षमता

एसी डीसी स्रोत विद्युत मीटर परीक्षक मजबूत विरोधी हस्तक्षेप की क्षमता

मुख्य विशेषताएं:

1. RS232, ईथरनेट, और वाईफाई इंटरफेस से लैस है, AT3031 या तो समर्थन, आपरेशन अकेले खड़े हो सकते हैं
2. पीसी नियंत्रण या आसान वायरलेस टर्मिनल नियंत्रण;
3. RS485 के माध्यम से परीक्षण किया मीटर के साथ संवाद;
4. अनुकूलित और स्वचालित रूप से समायोजन और अंशांकन प्रणाली विकसित करना;
5. Selfprotection, उपकरण उत्पादन अधिभार के लिए खतरनाक और प्रदर्शित अधिभार स्थान, वोल्टेज शॉर्ट सर्किट, वर्तमान खुले सर्किट;
6. स्वचालित रूप से पता लगाने में नाकामी के लिए निदान और अलार्म।
7. दूर से आसानी से सॉफ्टवेयर अद्यतन प्राप्त करने, ऑनलाइन अद्यतन करने;
8. Userself द्वारा समर्थन औजार।
9. उच्च स्थिरता, कम तरंग विरूपण;
10. 8 इंच रंग स्पर्श स्क्रीन, अनुकूल इंटरफेस, संचालित करने के लिए आसान;

मुख्य समारोह

आदि का संकेत मीटर, डिजिटल मीटर, ऊर्जा मीटर, सहित विभिन्न परीक्षणों का समर्थन

आउटपुट 2 ~ 63 harmonics;

टाइप

AT3031C तीन चरण एसी, डीसी मानक स्रोत, वर्ग 0.05

AT3031B तीन चरण एसी, डीसी मानक स्रोत, वर्ग 0.1

तकनीकी विनिर्देश

एसी वोल्टेज उत्पादन

एसी बड़े वोल्टेज उत्पादन

रेंज: (चरण ए) 30V, 100V, 300V, 660V, 1000V;

(चरण बी, सी) 30V, 100V, 300V, 660V;

समायोजन रेंज: (~ 120 0)% आरजी, आरजी इसी प्रकार इसके बाद सीमा को संदर्भित करता है; चरण में एक 1000V: (0 ~ 100)% आरजी;

समायोजन संकल्प: 0.01% आरजी, 0.1% आरजी, 1% आरजी, विकल्प के लिए 10% आरजी;

स्थिरता: 0.005% / 1min (0.05 वर्ग), 0.01% / 1min (कक्षा 0.1);

विरूपण: ≤0.1% (गैर-capacitive लोड);

आउटपुट अधिकतम लोड: 25VA प्रत्येक चरण (प्रतिरोधक लोड);

शुद्धता: 0.05% आरजी (0.05 वर्ग), 0.1% आरजी (कक्षा 0.1);

एसी छोटे वोल्टेज उत्पादन

रेंज: चरण एक: 75mV, 300mV, 750mV, 3V, 7.5V;

समायोजन रेंज: (~ 120 0)% आरजी, आरजी इसी प्रकार इसके बाद सीमा को संदर्भित करता है;

समायोजन संकल्प: 0.01% आरजी, 0.1% आरजी, 1% आरजी, विकल्प के लिए 10% आरजी;

स्थिरता: 0.005% / 1min (0.05 वर्ग), 0.01% / 1min (कक्षा 0.1);

विरूपण: ≤0.1% (गैर-capacitive लोड);

आउटपुट अधिकतम लोड: ≥ 25mA

शुद्धता: 0.1% आरजी (कक्षा 0.1);

एसी चालू उत्पादन

रेंज: चरण एक: 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5, 2 ए, 5 ए, 10 ए, 30A;

फेज बी, सी: 0.2A, 0.5, 2 ए, 5 ए, 10 ए, 30A;

समायोजन रेंज: (~ 120 0)% आरजी, आरजी इसी प्रकार इसके बाद सीमा को संदर्भित करता है;

समायोजन संकल्प: 0.01% आरजी, 0.1% आरजी, 1% आरजी, विकल्प के लिए 10% आरजी;

स्थिरता: 0.005% / 1min (0.05 वर्ग), 0.01% / 1min (कक्षा 0.1);

विरूपण: ≤0.1% (गैर-capacitive लोड);

आउटपुट अधिकतम लोड: 25VA प्रत्येक चरण (प्रतिरोधक लोड);

माप सटीकता: 200mA और ऊपर पर्वतमाला: 0.05% आरजी (कक्षा 0.05); 0.1% आरजी (कक्षा 0.1);

50mA और नीचे पर्वतमाला: 0.1% आरजी (कक्षा 0.1);

पावर आउटपुट

बिजली उत्पादन स्थिरता: 0.01% / 2min (कक्षा 0.5), 0.02% / 2min (कक्षा 0.1);

सक्रिय, प्रतिक्रियाशील शक्ति माप सटीकता: 0.05% आरजी (कक्षा 0.5), 0.1% आरजी (कक्षा 0.1);

चरण कोण उत्पादन

आउटपुट समायोजन रेंज: 0 ° ~ 360 °;

आउटपुट समायोजन संकल्प: 10 °, 1 डिग्री, 0.1 डिग्री, या 0.01 °।

संकल्प: 0.01 °;

शुद्धता: 0.05 °।

बिजली का पहलू उत्पादन

समायोजन रेंज: -1 ~ 0 ~ एक;

माप संकल्प: 0.0001;

शुद्धता: 0.0005;

आवृत्ति उत्पादन

समायोजन रेंज: 40Hz ~ 70Hz;

आउटपुट समायोजन संकल्प: 1 हर्ट्ज, 0.1Hz, 0.01Hz, विकल्प के लिए 0.001Hz;

संकल्प: 0.001Hz;

शुद्धता: 0.001 हर्ट्ज;

सुरीले सेटअप

सुरीले आदेश: 2 ~ 63;

सुरीले आयाम: 0 ~ 40%;

सुरीले कोण: 0 ° ~ 359.99 °;

सुरीले सेटअप त्रुटि: 2 ~ 31: 0.1% ± ≤; 32 वें ~ 63rd≤ 0.2% ±;

डीसी वोल्टेज उत्पादन

रेंज (4 लाइनों): 100mV, 300 एम वी, 1V, 5V, 20V, 100V, 300V, 1000V;

समायोजन रेंज: (~ 120 0)% आरजी; 1000V: (0 ~ 110)% आरजी;

समायोजन संकल्प: 0.01% आरजी, 0.1% आरजी, 1% आरजी, 10% आरजी;

स्थिरता: 0.005% / 1min (वर्ग 0.05), 0.01% / 1min (कक्षा 0.1);

तरंग आयाम: ≤1% आरजी (गैर-capacitive लोड);

उत्पादन भार: 20V और पर्वतमाला से ऊपर: ≥10mA; 5V और नीचे श्रृंखला: ≥25mA;

शुद्धता: 0.05% आरजी (वर्ग 0.05), 0.1% आरजी (कक्षा 0.1);

डीसी वर्तमान उत्पादन

रेंज: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1 ए, 5 ए, 10 ए, 15 ए, 25A;

समायोजन रेंज: (~ 120 0)% आरजी;

समायोजन संकल्प: 0.01% आरजी, 0.1% आरजी, 1% आरजी, 10% आरजी;

स्थिरता: 0.005% / 1min (0.05 वर्ग), 0.01% / 1min (कक्षा 0.1)

तरंग आयाम: ≤1% आरजी;

उत्पादन भार: 25A: 25VA, अन्य पर्वतमाला ≥ 2V; नीचे 300mA और ≥25V पर्वतमाला;

शुद्धता: 10mA और ऊपर पर्वतमाला: 0.05% आरजी (वर्ग 0.05), 0.1% आरजी (कक्षा 0.1);

1mA, 3mA रेंज: 0.1% आरजी;

ऊर्जा त्रुटि माप

सक्रिय ऊर्जा बुनियादी त्रुटि सीमा:

0.05% आरडी (वोल्टेज 15V ~ 660V, वर्तमान 0.05A ~ 36A, PF≥0.5) ±;

0.1% आरडी (वोल्टेज 15V ~ 660V, वर्तमान 0.02A ~ 0.05A, पीएफ = 1) ±;

प्रतिक्रियाशील ऊर्जा बुनियादी त्रुटि सीमा:

0.1% आरडी (वोल्टेज 15V ~ 660V, वर्तमान 0.05A ~ 36A, PF≥0.5) ±;

0.2% आरडी (वोल्टेज 15V ~ 660V, वर्तमान 0.02A ~ 0.05A, पीएफ = 1) ±;

जनरल मापदंडों

बिजली की आपूर्ति: 90 ~ 265VAC / डीसी

आवृत्ति: 50Hz ~ 60 हर्ट्ज

खपत: 50VA ~ 1000VA

पर्यावरण हालत: 20 ℃ ~ 30 ℃, रिश्तेदार humidity≤85%

भंडारण पर्यावरण: -20 ℃ ~ 50 ℃

आकार: 600mm (एल) × 440mm (डब्ल्यू) × 176mm (एच)

वजन: 28 किग्रा
