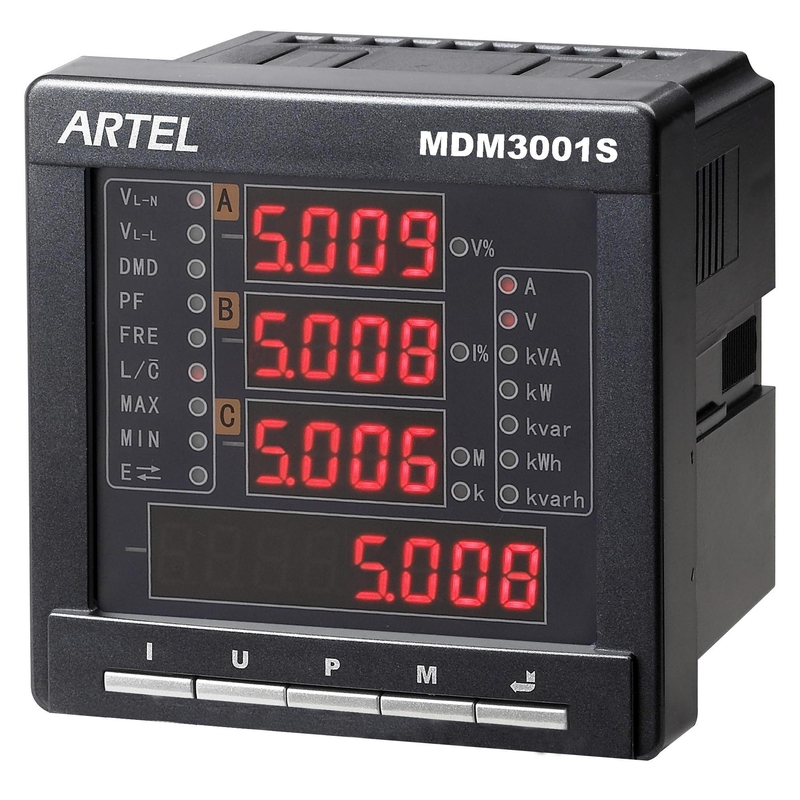

RS485 के साथ बुद्धिमान इलेक्ट्रिक पावर डिजिटल बहुक्रिया मीटर

पैरामीटर्स

प्रदर्शन

दिशा

शुद्धता

वोल्टेज

0 ~ 9999kV

Class0.2

वर्तमान

0 ~ 9999kA

Class0.2

ऊर्जा घटक

-1 ~ 1

दिशात्मक

वर्ग 1

आवृत्ति

45 ~ 65Hz

0.01Hz

सक्रिय शक्ति

-9999 ~ 9999Mw

दिशात्मक

Class0.5

प्रतिक्रियाशील ऊर्जा

-9999 ~ 9999MVAr

दिशात्मक

Class0.5

प्रत्यक्ष ताकत

0 ~ 9999MVA

Class0.5

सक्रिय ऊर्जा

0 ~ 9999999.99MWh

दिशात्मक

वर्ग 1

प्रतिक्रियाशील ऊर्जा

0 ~ 9999999.99MVArh

दिशात्मक

कक्षा 2

वर्तमान इनपुट

वर्तमान इनपुट: 0 ~ 5 ए (वर्तमान मूल्य स्थापित किया जा सकता है)

मापन गुंजाइश: 0.5% ~ 120% में

अधिभार क्षमता: लगातार दर्जा 2 एक्स, 100A / 1s गैर लगातार

बिजली की खपत: चरण प्रति ≤0.2VA

वोल्टेज इनपुट

इनपुट वोल्टेज: 0 ~ 400VAC (एल.एन.), 0 ~ 693VAC (डालूँगा) (वोल्टेज मूल्य स्थापित किया जा सकता है)

प्रणाली आवृत्ति: 45 ~ 65Hz

मापन गुंजाइश: 3% ~ 120% अन

अधिभार क्षमता: निरंतर, 2500V / 1s गैर सतत मूल्यांकन 2 एक्स

बिजली की खपत: चरण प्रति ≤0.5VA

स्विच स्थिति (वैकल्पिक)

इनपुट चैनल:

इनपुट प्रकार:

पृथक वोल्टेज:

1 चैनलों

रूखा संपर्क

2500VAC

एनालॉग आउटपुट (वैकल्पिक)

उत्पादनों के नहीं।

एक चैनल के प्रोग्राम

उत्पादन में संकेत

4 ~ 20mA या 0 ~ 5V

प्रतिक्रिया समय

≤400ms

पल्स उत्पादन (मानक)

उत्पादनों के नहीं।

2 चैनल (सक्रिय / प्रतिक्रियाशील ऊर्जा प्रत्येक)

सीरियल कॉम। पोर्ट (मानक)

उत्पादनों के नहीं।

1 485 रुपये बंदरगाह

संचार प्रोटोकॉल

Modbus- आरटीयू प्रोटोकॉल

बॉड दर

2400,4800,9600,19200,38400 बीपीएस
