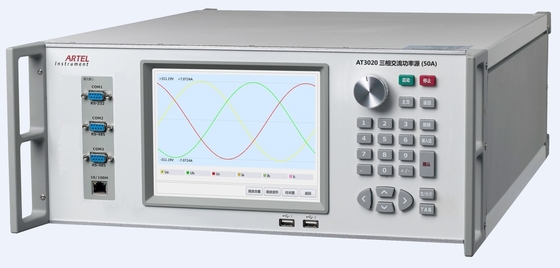

पीसी / वायरलेस के साथ 8 इंच रंग स्पर्श स्क्रीन बिजली मापन

पीसी / वायरलेस के साथ 8 इंच रंग स्पर्श स्क्रीन बिजली मापन

मुख्य समारोह:

एनालॉग और डिजिटल एसी वोल्ट मीटर और वर्तमान मीटर के विभिन्न परीक्षणों के लिए एकल में प्रयुक्त / तीन चरण

सक्रिय और प्रतिक्रियाशील बिजली मीटर, चरण कोण मीटर, एकल / तीन चरण बिजली का पहलू मीटर, frequeny

मीटर है, और तुल्यकालिक मीटर, एकल / तीन चरण सक्रिय और प्रतिक्रियाशील बिजली मीटर, आउटपुट 2 ~ 63 harmonics;

प्रोफाइल:

AT3020 अनुसंधान संस्था, पावर ग्रिड कॉरपोरेशन और की माप विभागों के लिए उपयुक्त है

रेलवे, सभी स्तरों पर राष्ट्रीय माप संस्था, और परीक्षण, उत्पादन और मीटर का निरीक्षण

निर्माता।

मुख्य विशेषताएं:

1. मॉड्यूलर डिजाइन, मजबूत विरोधी हस्तक्षेप की क्षमता, AT3020 स्थिर के हस्तक्षेप के परीक्षण के लिए इस्तेमाल किया जा सकता
2. बिजली, इतने पर ईएमसी और।
3. उच्च स्थिरता, कम तरंग विरूपण;
4. 8 इंच रंग स्पर्श स्क्रीन, अनुकूल इंटरफेस, संचालित करने के लिए आसान नहीं है।
5. RS232, ईथरनेट, और वाईफाई इंटरफेस से लैस है, AT3020 या तो समर्थन, आपरेशन अकेले खड़े हो सकते हैं
6. पीसी नियंत्रण या आसान वायरलेस टर्मिनल नियंत्रण।
7. RS485 के माध्यम से परीक्षण किया मीटर के साथ संवाद;
8. ऑटो अंशांकन और मीटर का निरीक्षण प्रणाली को अनुकूलित;
9. Selfprotection, उपकरण उत्पादन अधिभार के लिए खतरनाक और प्रदर्शित अधिभार स्थान, वोल्टेज शॉर्ट सर्किट, वर्तमान खुले सर्किट;
10. दूर से ऑनलाइन अद्यतन करने, आसानी से सॉफ्टवेयर अद्यतन प्राप्त;
11. Userself द्वारा समर्थन औजार।

प्रकार:

AT3020C 3 चरण एसी शक्ति का स्रोत (50A), कक्षा 0.05

AT3020B 3 चरण एसी शक्ति का स्रोत (50A), क्लास 0.1

तकनीकी विनिर्देश

एसी वोल्ट आउटपुट

रेंज: 100V, 220V, 380V, 660V;

समायोजन रेंज: (0 ~ 120)% आरजी; आरजी इसी प्रकार इसके बाद सीमा को संदर्भित करता है;

संकल्प समायोजित करें: 0.01% आरजी, 0.1% आरजी, 1% आरजी, या 10% आरजी;

स्थिरता: 0.005% / 1min (कक्षा 0.05), 0.01% / 1min (कक्षा 0.1)

विरूपण: ≤0.1% (गैर capacitive लोड);

अधिकतम उत्पादन लोड: 25V / चरण (प्रतिरोध लोड);

माप सटीकता: 0.05% आरजी (कक्षा 0.05); 0.1% आरजी (कक्षा 0.1)

एसी वर्तमान आउटपुट:

रेंज: 0.05A, 0.2A, 1 ए, 5 ए, 16.67A, 50A;

समायोजन रेंज: (~ 120 0)% आरजी, आरजी इसी प्रकार इसके बाद सीमा को संदर्भित करता है;

समायोजन संकल्प: 0.01% आरजी, 0.1% आरजी, 1% आरजी, या 10% आरजी;

स्थिरता: 0.01% / 2min (कक्षा 0.05), 0.02% / 2min (कक्षा 0.1)

विरूपण: ≤0.2% (गैर capacitive लोड);

अधिकतम उत्पादन लोड: 50VA (50A रेंज)

माप सटीकता: 0.05% आरजी (कक्षा 0.05); 0.1% आरजी (कक्षा 0.1)

पावर आउटपुट

बिजली उत्पादन स्थिरता: 0.01% / 2min (कक्षा 0.05), 0.02% / 2min (कक्षा 0.1)

सक्रिय / प्रतिक्रियाशील शक्ति माप सटीकता: 0.05% आरजी (कक्षा 0.05); 0.1% आरजी (कक्षा 0.1)

चरण उत्पादन

आउटपुट समायोजन रेंज: 0 ° ~ 360 °;

आउटपुट को एडजस्ट करने के संकल्प: 10 °, 1 डिग्री, 0.1 डिग्री, या 0.01 °;

संकल्प: 0.01 °;

बिजली का पहलू उत्पादन:

सीमा समायोजन: -1 ~ 0 ~ एक;

मापने संकल्प: 0.0001;

माप सटीकता: 0.0005

आवृत्ति उत्पादन

सीमा समायोजन: 40Hz ~ 70Hz;

आउटपुट को एडजस्ट करने के संकल्प: 1 हर्ट्ज, 0.1Hz, 0.01Hz, या 0.001Hz;

संकल्प: 0.001Hz;

शुद्धता: 0.001 हर्ट्ज।

सुरीले सेटिंग

सुरीले आदेश: 2 ~ 63

सुरीले आयाम: 0 ~ 40%

सुरीले कोण: 0 ° ~ 359.99 °

सुरीले सेट त्रुटि: 2 ~ 31: ± 0.1% ≤, 32 वें ~ 63: ± 0.2% ≤;

ऊर्जा त्रुटि माप:

सक्रिय ऊर्जा बुनियादी त्रुटि सीमा:

0.05% आरडी ± (वोल्टेज 15V ~ 660V, वर्तमान 0.02A ~ 60A, PF≥0.5);

0.1% आरडी ± (वोल्टेज 15V ~ 660V, वर्तमान 0.01A ~ 0.02A, पीएफ = 1);

प्रतिक्रियाशील ऊर्जा बुनियादी त्रुटि सीमा:

0.1% आरडी ± (वोल्टेज 15V ~ 660V, वर्तमान 0.02A ~ 60A, PF≥0.5);

0.2% आरडी ± (वोल्टेज 15V ~ 660V, वर्तमान 0.01A ~ 0.02A, पीएफ = 1);

अन्य मापदंडों

बिजली की आपूर्ति: 90-265VAC / डीसी

पावर आवृत्ति: 50Hz ~ 60 हर्ट्ज

बिजली की खपत: 50VA ~ 1000VA

पर्यावरण हालत: 20 ℃ ~ 30 ℃, आर्द्रता: RH≤85%

भंडारण पर्यावरण: -20 ℃ ~ 50 ℃

आकार: 600mm (एल) × 440mm (डब्ल्यू) × 176mm (एच)

वजन: 28 किग्रा
